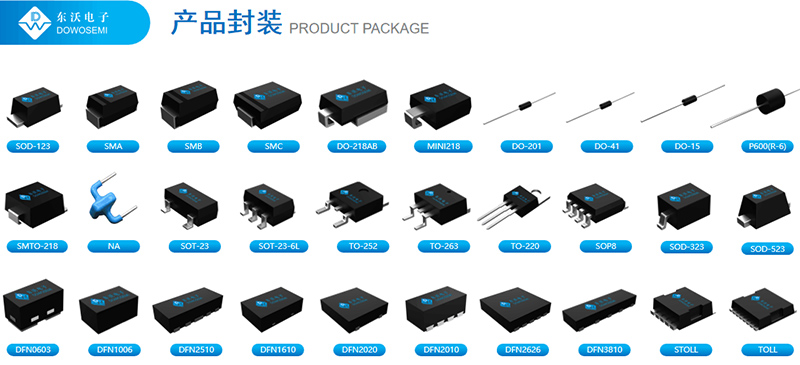

電路保護器件典型代表之一：TVS二極管，這對於新老電子工程師而言並不陌生。國內生產TVS管的廠家有很多，接下來，要介紹的是廠家東沃電子生產的TVS二極管，封裝多樣，型號齊全，根據功率大小可分為：

200W功率TVS

1）SMFxxA/SMFxxCA：反向截止電壓3.3V~440V 最大鉗位電壓8.0V~713V 封裝SOD-123

2）TPSMFxxA/TPSMFxxCA：反向截止電壓5V~350V 最大鉗位電壓9.2V~567V 封裝SOD-123

400W功率TVS

1）SMF4LxxA/SMF4LxxCA：反向截止電壓5V~100V 最大鉗位電壓9.2V~162V 封裝SOD-123

2）TPSMF4LxxA/TPSMF4LxxCA：反向截止電壓3.3V~440V 最大鉗位電壓8.0V~713V 封裝SOD-123

3）SMAJxxA/SMAJxxCA：反向截止電壓3.3V~440V 最大鉗位電壓8.0V~713V 封裝SMA

4）TPSMAJxxA/TPSMAJxxCA：反向截止電壓10V~85V 最大鉗位電壓17V~137V 封裝SMA

5）P4SMAxxA/P4SMAxxCA：反向截止電壓5.8V~513V 最大鉗位電壓10.5V~828V 封裝SMA

6）P4KExxA/P4KExxCA：反向截止電壓5.8V~513V 最大鉗位電壓10.5V~828V 封裝DO-41

600W功率TVS

1）P6KExxA/P6KExxCA：反向截止電壓5.8V~513V 最大鉗位電壓10.5V~828V 封裝DO-15

2）SMA6JxxA/SMA6JxxCA：反向截止電壓5V~130V 最大鉗位電壓9.2V~209V 封裝SMA

3）SMBJxxA/SMBJxxCA：反向截止電壓3.3V~440V 最大鉗位電壓8.0V~713V 封裝SMB

4）TPSMBJxxA/TPSMBJxxCA：反向截止電壓11V~170V 最大鉗位電壓18.2V~275V 封裝SMB

5）P6SMBxxA/P6SMBxxCA：反向截止電壓5.8V~513V 最大鉗位電壓10.5V~828V 封裝SMB

1000W功率TVS

1）SMB10JxxA/SMB10JxxCA：反向截止電壓5V~120V 最大鉗位電壓5.18V~108.7V 封裝SMB

2）TPSMB10JxxA/TPSMB10JxxCA：反向截止電壓5V~120V 最大鉗位電壓5.18V~108.7V 封裝SMB

1500W功率TVS

1）1.5KExxA/1.5KExxCA：反向截止電壓5.8V~513V 最大鉗位電壓10.5V~828V 封裝DO-201

2）SMCJxxA/SMCJxxCA：反向截止電壓5V~440V 最大鉗位電壓9.2V~713V 封裝SMC

3）TPSMCJxxA/TPSMCJxxCA：反向截止電壓10V~78V 最大鉗位電壓17V~126V 封裝SMC

4）TPCxxA：反向截止電壓5.8V~43.6V 最大鉗位電壓10.5V~70.1V 封裝TO-277B

3000W功率TVS

1）SMDJxxA/SMDJxxCA：反向截止電壓5V~440V 最大鉗位電壓9.2V~713V 封裝SMC

2）TPSMDJxxA/TPSMDJxxCA：反向截止電壓10V~43V 最大鉗位電壓17V~69.4V 封裝SMC

3）3KPxxA/3KPxxCA：反向截止電壓5V~440V 最大鉗位電壓9.2V~713V 封裝R-6

3600W功率TVS

SM5SxxA/SM5SxxCA：反向截止電壓10V~43V 最大鉗位電壓17V~69.4V 封裝DO-218AB

4600W功率TVS

SM6SxxA/SM6SxxCA：反向截止電壓10V~43V 最大鉗位電壓17V~69.4V 封裝DO-218AB

5000W功率TVS

1）5KPxxA/5KPxxCA：反向截止電壓5V~440V 最大鉗位電壓9.2V~713V 封裝R-6

2）5.0SMDJxxA/5.0SMDJxxCA：反向截止電壓11V~440V 最大鉗位電壓18.2V~713V 封裝SMC

3）TP5.0SMDJxxA/TP5.0SMDJxxCA：反向截止電壓10V~440V 最大鉗位電壓17V~713V 封裝SMC

6000W功率TVS

1）SDPxxA/SDPxxCA：反向截止電壓17V~85V 最大鉗位電壓27.6V~137V 封裝SMC

2）LDPxxA/LDPxxCA：反向截止電壓10V~60V 最大鉗位電壓17V~96.8V 封裝R-6

6600W功率TVS

1）6.6SMDJxxA/6.6SMDJxxCA：反向截止電壓17V~85V 最大鉗位電壓27.6V~137V 封裝SMC

2）TP6.6SMDJxxA/TP6.6SMDJxxCA：反向截止電壓17V~85V 最大鉗位電壓27.6V~137V 封裝SMC

3）SM8SxxA/SM8SxxCA：反向截止電壓10V~60V 最大鉗位電壓17V~96.8V 封裝DO-218AB

4）SM8TxxA/SM8TxxCA：反向截止電壓10V~48V 最大鉗位電壓17V~77.4V 封裝DO-218AB

5）SMD8SxxA/SMD8SxxCA：反向截止電壓14~48 最大鉗位電壓23.2~80.6 封裝MINI218

8000W功率TVS

1）8.0SMDJxxA/8.0SMDJxxCA：反向截止電壓17V~85V 最大鉗位電壓27.6V~137V 封裝SMC

2）8KPxxA/8KPxxCA：反向截止電壓22V~43V最大鉗位電壓35.5V~69.4V 封裝R-6

15000W功率TVS

1）15LDPxxA/15LDPxxCA：反向截止電壓17V~280V最大鉗位電壓29.3V~454.5V 封裝R-6

2）15KPxxA/15KPxxCA：反向截止電壓17V~280V最大鉗位電壓29.3V~454.5V 封裝R-6

20000W功率TVS

20KPxxA/20KPxxCA：反向截止電壓20V~300V最大鉗位電壓36.8V~483V 封裝R-6

30000W功率TVS

30KPxxA/30KPxxCA：反向截止電壓28V~320V最大鉗位電壓50V~530V 封裝R-6

藍寶寶TVS

1）KA Series：反向截止電壓15V~430V最大鉗位電壓28V~625V 浪湧電流3KA 封裝BPSS

2）KB Series：反向截止電壓30V~430V最大鉗位電壓100V~625V 浪湧電流6KA 封裝BPSS

3）KC Series：反向截止電壓15V~530V最大鉗位電壓28V~750V 浪湧電流10KA 封裝BPSS

4）KD Series：反向截止電壓25V~200V最大鉗位電壓95V~330V 浪湧電流15KA 封裝BPSS

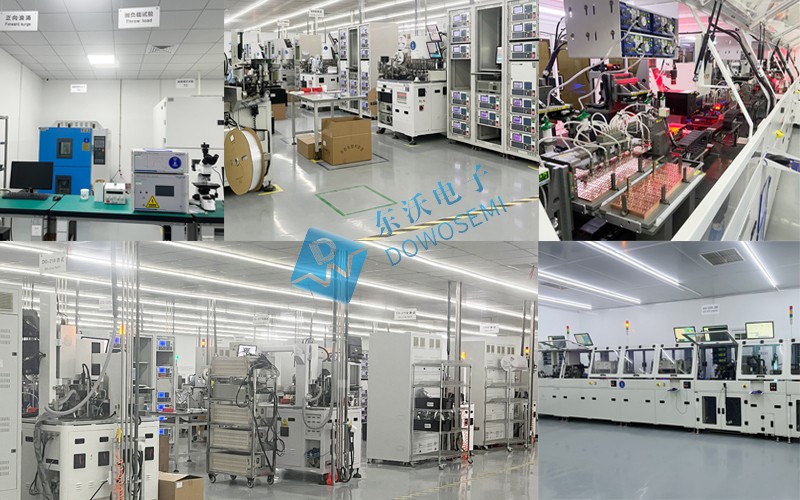

東沃電子（DOWOSEMI）是一家全方位的半導體器件製造商及保護解決方案服務商，集研發、生產、銷售為一體的國家高新技術企業。公司產品線涵蓋電路保護器件、二極管、三極管、場效應管、橋堆、碳化矽器件、集成電路等等，廣泛應用於汽車電子、工控、儀器儀表、安防、通信、照明、電源、醫療、家電、智能穿戴等多個行業和領域。關於東沃電子供應的TVS二極管類型知識就分享到這兒，想了解更多TVS參數、選型、價格等問題，可咨詢東沃產品工程師：13757736996（微信同號）余工
