TVS管/ESD二極管選型應用,車窗控製器模塊過電壓浪湧保護

更新時間:2024-01-05

上一期分享過「汽車電源輸入模塊浪湧過壓防護」相關的話題,本期,東沃電子要分享的是:車窗控製器模塊過電壓浪湧防護及電路保護器件選型。

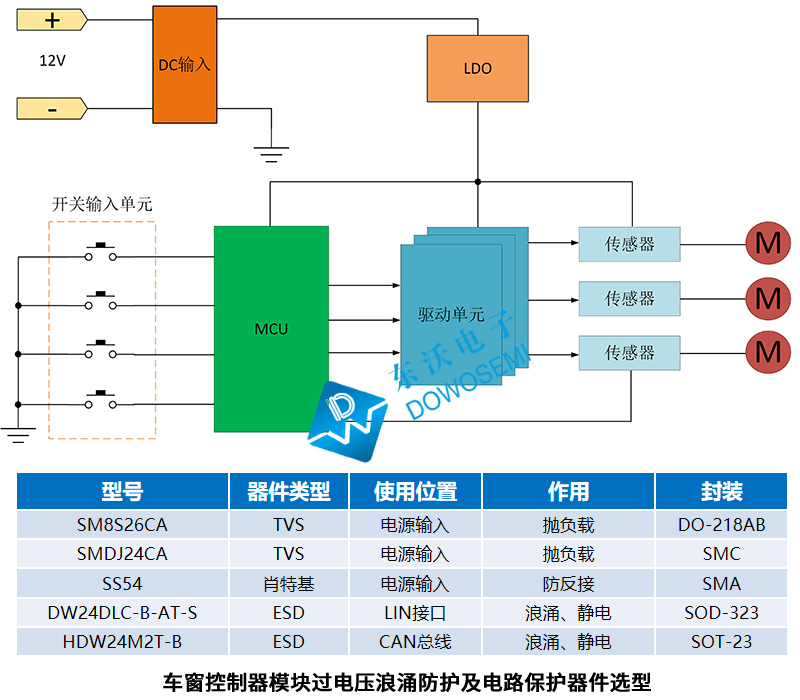

車窗控製器模塊電源輸入端浪湧過壓防護用TVS二極管選型推薦

1)TVS二極管SM8S26CA,拋負載保護,查看東沃「TVS-SM8S Series Datasheet」規格書可知:

√ 工作峰值反向電壓:26V
√ 最小擊穿電壓:28.9V
√ 最大擊穿電壓:31.9V
√ 鉗位電壓:42.1V
√ 峰值脈沖電流:157A
√ 漏電流:10uA
√ 峰值脈沖功率:6600W
√ 封裝形式:DO-218AB

2)TVS二極管SMDJ24CA,拋負載保護,查看東沃「TVS-SMDJ Series Datasheet」規格書可知:

√ 工作峰值反向電壓:24V
√ 最小擊穿電壓:26.7V
√ 最大擊穿電壓:29.5V
√ 鉗位電壓:38.9V
√ 峰值脈沖電流:77.12A
√ 漏電流:2uA
√ 峰值脈沖功率:3000W
√ 封裝形式:DO-214AB


3)肖特基二極管SS54,防反接作用,查看東沃「SBD-SS52~SS520 (DO-214AC) Datasheet」規格書可知:

·最大可重復峰值反向電壓:40V
·最大正向平均整流電流:5A
·正向不重復浪湧電流:150A
·最大正向電壓 @IF=5A:0.55V
·最大反向電流:0.5mA
·封裝形式:SMA

車窗控製器模塊LIN接口靜電防護用ESD二極管選型推薦

4)ESD二極管DW24DLC-B-AT-S,浪湧靜電保護,查看東沃「ESD-DW24DLC-B-AT-S Datasheet」規格書可知:

√ 峰值脈沖功率( tp =8/20μs):486W
√ 峰值脈沖電流 ( tp =8/20μs):9A
√ 工作電壓:24V
√ 擊穿電壓:26.7V
√ 鉗位電壓:51V
√ 漏電流:0.5uA
√ 結電容:1pF
√ 封裝:SOD-323

車窗控製器模塊CAN總線靜電防護用ESD二極管選型推薦

5)ESD二極管HDW24M2T-B,浪湧靜電保護,查看東沃「ESD-HDW24M2T-B Datasheet」規格書可知:

√ 峰值脈沖功率( tp =8/20μs):450W
√ 峰值脈沖電流 ( tp =8/20μs):8A
√ 工作電壓:24V
√ 擊穿電壓:26.7V
√ 鉗位電壓:50V
√ 漏電流:0.2uA
√ 結電容:25pF
√ 封裝:SOT-23

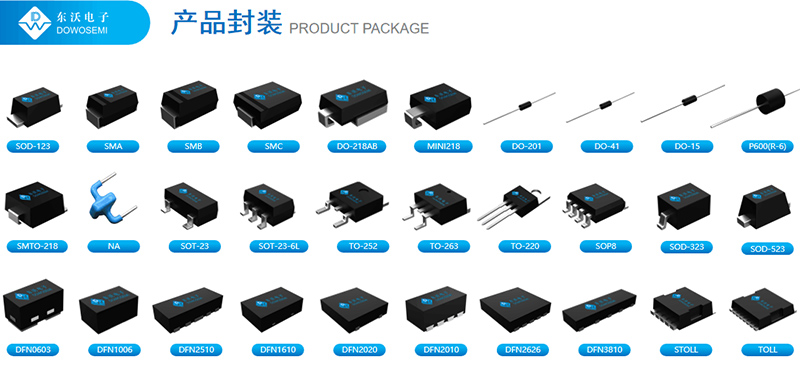

關於車窗控製器模塊過電壓浪湧防護及電路保護器件選型(TVS二極管、肖特基二極管、ESD靜電保護二極管)相關知識就分享到這兒了,如有特殊需求,歡迎前來東沃電子探討。浪湧靜電防護方案,找東沃電子,電路保護不迷路!東沃電子生產的SM8S26CA、SMDJ24CA、SS54、DW24DLC-B-AT-S、HDW24M2T-B現已全面量產、品質穩定、高可靠性、交期迅速、廠家價格、免費樣品、免費EMC測試、免費選型,歡迎廣大新老客戶前來咨詢:137 5773 6996(微信同號)余工
