ESD靜電保護器件有什麽作用和功能？怎麽選型的？新老電子工程師們都知道ESD靜電保護二極管主要用於保護電路免受靜電放電（ESD）的損害。當人體或其他物體接觸到電路時，可能會在電路上產生高壓放電，導致電路元器件受到損壞。ESD靜電保護二極管通過提供一個低阻抗路徑來吸收這些電壓放電，從而保護後級電路芯片。ESD靜電保護器件在選型時，ESD二極管廠家東沃電子需要考慮以下幾個方面：

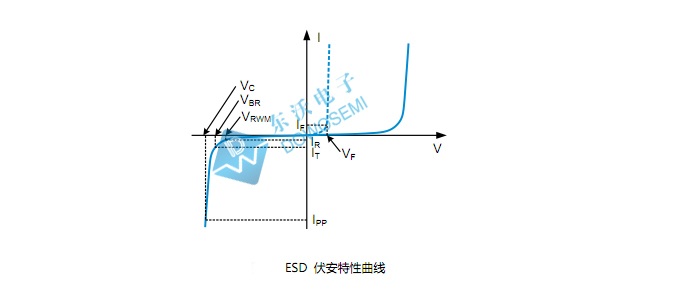

1）反向工作電壓（VRWM）：需要根據電路的需求選擇合適的VRWM，ESD靜電保護器件反向工作電壓要大於電路中的最大工作電壓。

2）箝位電壓（VC）：ESD靜電保護器件箝位電壓VC 應小於被保護芯片所能耐受的最大峰值電壓。

3）脈沖峰值電流（IPP）：要根據線路上可能出現的最大浪湧電流來選擇合適IPP。

4）結電容（CJ）：用於信號傳輸靜電保護時，要註意所傳輸信號的頻率或傳輸速率，當信號傳輸頻率大於10MHZ時，ESD二極管結電容要低於60pF；當信號傳輸頻率大於100MHZ時，ESD二極管結電容要低於20pF；具體詳情，可咨詢東沃電子技術，1對1為您選型。

5）封裝類型：要根據電路設計布局及被保護線路數選擇合適的ESD二極管封裝。東沃電子推出的ESD管封裝有SOD-882、DFN1006-3L、SOT-523、SOD-523、QFN-10、SOD-123S、SOD-323、 SOT-23、SOT-143、SOT-363、SOT-23-6L等等。

總的來說，ESD靜電保護器件選型需要根據電路情況和保護需求綜合分析，並選擇合適型號的ESD靜電保護二極管。接下來，東沃電子要介紹的是一款熱銷ESD靜電保護器件PESD3V3L2BT-N，也是客戶問得最多的ESD二極管。查看東沃電子ESD-PESD3V3L2BT-N Datasheet可知：

PESD3V3L2BT-N 靜電保護器件特性

√ 保護兩條雙向線路
√ 超低漏電流：nA級
√ 低箝位電壓
√ IEC 61000-4-2 (ESD)抗擾度測試 空氣放電:±30kV 接觸放電:±30kV
√ IEC61000-4-4 (EFT) 80A (5/50ns)
√ IEC61000-4-5 (Lightning) 35A (8/20μs)
√ 符合RoHS標準
√ SOT-23封裝

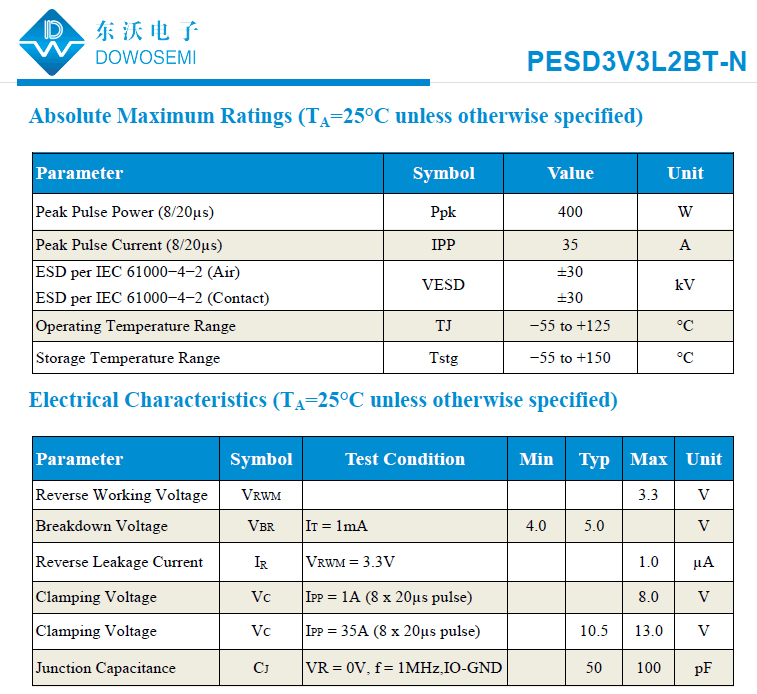

PESD3V3L2BT-N 靜電保護器件參數

反向工作電壓：3.3V
擊穿電壓（測試電流1mA）：4V
箝位電壓：10.5V
峰值脈沖電流：35A
峰值脈沖功率：400W
結電容：50pF
漏電流：1uA

由此可知，東沃電子推出的PESD3V3L2BT-N二極管，SOT-23封裝、工作電壓3.3V、峰值脈沖電流35A、鉗位電壓10.5V、結電容50pF，廣泛應用於手機、筆記本、手持設備、便攜式儀器、機頂盒、服務器等產品中。有關ESD二極管PESD3V3L2BT-N價格、交期、現貨等更多信息，可咨詢東沃電子銷售工程師，1對1為您服務：136 7581 6901（微信同號）朱工
