SMCJ58CA雙向TVS管現貨 東沃電子 廠家直供

更新時間:2023-04-07

雙向TVS管SMCJ58CA貴司所有現貨嗎?二極管SMCJ58CA交期要多久?SMCJ58CA一盤多少PCS?SMCJ58CA最小訂貨量是多少?SMCJ58CA含稅價格多少?SMCJ58CA產品手冊方便發一份嗎?SMCJ58CA焊接的時候要註意方向嗎?SMCJ58CA可用於POE攝像頭浪湧保護嗎?SMCJ58CA和SMDJ58CA有什麽區別?SMCJ58CA瞬態抑製TVS二極管可以用SMDJ58CA替代嗎……


每天的每天,總有客戶帶著不同的問題前來東沃電子咨詢。關於SMCJ58CA這顆物料,您知道多少呢?TVS廠家東沃電子(DOWOSEMI)推出的SMCJ58CA是一款常用、熱銷型的貼片雙向TVS二極管,查看東沃電子「TVS-SMCJ Series Datasheet」產品數據手冊可知:

1)雙向TVS管SMCJ58CA特性

√ Glass passivated chip
√ 1500 W peak pulse power capability with a 10/1000 μs waveform, repetitive rate (duty cycle):0.01 %
√ Low leakage
√ Bidirectional unit
√ Excellent clamping capability
√ Very fast response time
√ RoHS compliant
√ IEC-61000-4-2 ESD 15kV(Air), 8kV(Contact)
√ Epoxy: UL 94V-0 rate flame retardant
√ Case: Molded plastic
√ Lead: Solderable per MIL-STD-750, method 2026

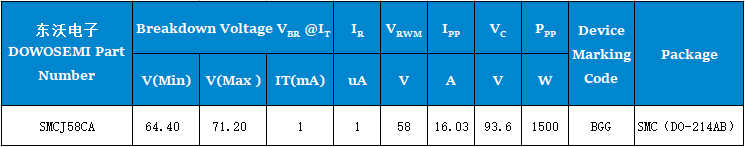

2)雙向TVS管SMCJ58CA參數

· 反向截止電壓:58V
· 最小擊穿電壓:64.40V
· 最大擊穿電壓:71.20V
· 測試電流:1mA
· 鉗位電壓:93.6V
· 漏電流:1uA
· 峰值脈沖功率:1500W
· 峰值脈沖電流:16.03A
· 封裝形式:DO-214AB/SMC
· 絲印標識:BGG

3)雙向TVS管SMCJ58CA應用

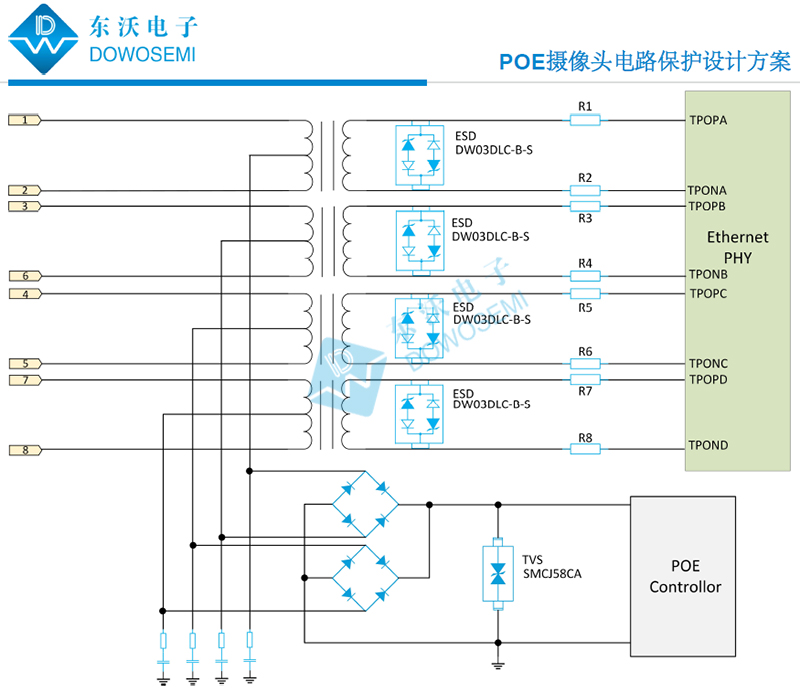

查看東沃電子「POE攝像頭浪湧保護方案圖」,如下圖所示:


從POE攝像頭浪湧保護方案圖中可以看出,東沃電子技術推薦選用4顆ESD靜電保護二極管DW03DLC-B-S和1顆TVS二極管SMCJ58CA為POE以太網供電網絡攝像機電路安全保駕護航。更多有關東沃電子SMCJ58CA和DW03DLC-B-S二極管具體參數信息,詳見「TVS-SMCJ Series Datasheet」和「ESD-DW03DLC-B-S Datasheet」產品手冊。想了解更多有關TVS管型號、參數、選型、替代、樣品、價格、交期等方面信息,可咨詢東沃電子產品工程師:136 7581 6901(微信同號) 朱 工
