藍牙數據接口（串口）靜電保護需要用TVS管嗎？
更新時間：2023-03-21
藍牙所有數據接口都需要加TVS管嗎？這是一位來自重慶的客戶向東沃電子咨詢的問題之一。藍牙數據接口，也就是藍牙串口。藍牙串口是基於SPP協議（Serial Port Profile），能在藍牙設備之間創建串口進行數據傳輸的一種設備。藍牙串口的目的是針對如何在兩個不同設備（通信的兩端）上的應用之間保證一條完整的通信路徑。

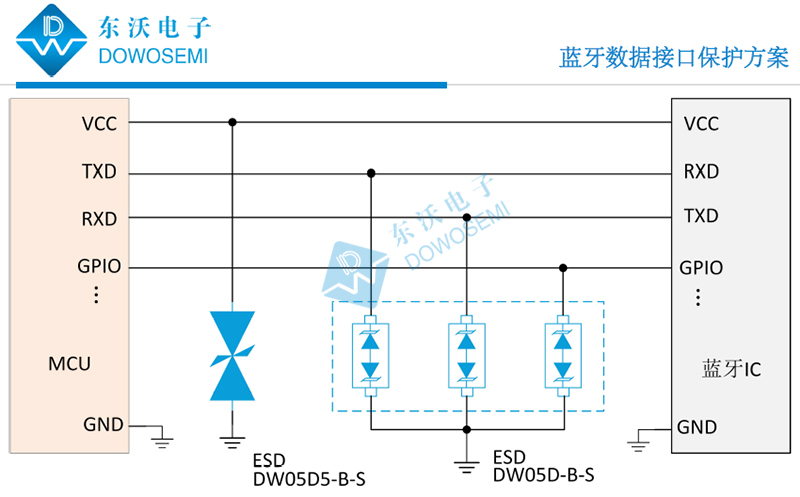

針對上文中客戶提及的問題，小編特意請教了東沃電子技術人員，藍牙串口是要加TVS管進行靜電保護防護的，那麽，具體選用什麽型號的TVS管好呢？作為專業的電路保護方案服務商東沃電子，為您推薦經典的藍牙串口靜電保護防護方案，詳情如下圖所示：
從方案圖中可以看出，東沃電子技術推薦選用5V電壓TVS二極管，一顆DW05D5-B-S和三顆DW05D-B-S，具體參數介紹如下：
1）TVS管DW05D5-B-S參數
·峰值脈沖功率：400W·工作電壓：5V
·擊穿電壓（最小）：6V
·鉗位電壓：18V
·峰值脈沖電流：25A
·漏電流：1uA
·結電容：30pF
·封裝形式：SOD-523
2）TVS管DW05D-B-S參數
·峰值脈沖功率：300W·工作電壓：5V
·擊穿電壓（最小）：6V
·鉗位電壓：12V
·峰值脈沖電流：20A
·漏電流：0.2uA
·結電容：40pF
·封裝形式：SOD-323
東沃電子推出的TVS二極管DW05D5-B-S、DW05D-B-S符合IEC 61000-4-2 (ESD) ±30kV (air)、±30kV (contact)、低鉗位電壓、低漏電流、符合ROHS標準，為藍牙串口安全保駕護航。想了解更多電路保護方案和TVS二極管選型知識，可咨詢東沃電子產品工程師：136 7581 6901（微信同號）朱工
