東沃(DOWO)1.5SMB系列TVS管 型號匯總

更新時間:2023-02-24

仔細查看品牌廠商東沃(DOWO)TVS管產品手冊,會發現,1500W功率的TVS管有:1.5KE系列(DO-201封裝)、1.5SMC系列(SMC封裝)、SMCJ系列(SMC封裝)、TPSMCJ系列(SMC封裝)、1.5SMB系列(SMB封裝)。關於1.5KE系列、1.5SMC系列、SMCJ系列、TPSMCJ系列TVS管,之前就科普過好多次了,接下來,本文要科普的是:1.5SMB Series TVS。


查閱東沃電子推出的1.5SMB系列TVS管產品手冊「TVS-1.5SMB Series Datasheet」可知:

1)1.5SMB系列TVS管特性

√ 玻璃鈍化芯片Glass passivated chip
√ 卓越的鉗位能力Excellent clamping capability
√ 低漏電流Low reverse leakage
√ 快速響應時間Very fast response time
√ 符合RoHS標準
√ DO214AA/(SMB) Molded plastic
√ Lead: Solderable per MIL-STD-750, method 2026

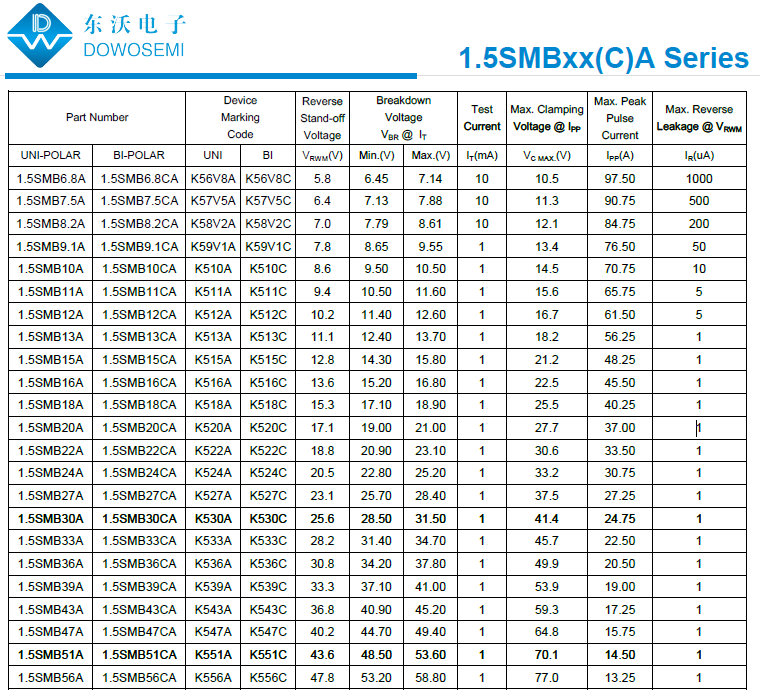

2)1.5SMB系列TVS管型號

1.5SMB系列TVS管有單向和雙向,具體型號詳情如下:

1)單向TVS管型號:1.5SMB6.8A(絲印K56V8A)、1.5SMB7.5A(絲印K57V5A)、1.5SMB8.2A(絲印K58V2A)、1.5SMB9.1A(絲印K59V1A)、1.5SMB10A(絲印K510A)、1.5SMB11A(絲印K511A)、1.5SMB12A(絲印K512A)、1.5SMB13A(絲印K513A)、1.5SMB15A(絲印K515A)、1.5SMB16A(絲印K516A)、1.5SMB18A(絲印K518A)、1.5SMB20A(絲印K520A)、1.5SMB22A(絲印K522A)、1.5SMB24A(絲印K524A)、1.5SMB27A(絲印K527A)、1.5SMB30A(絲印K530A)、1.5SMB33A(絲印K533A)、1.5SMB36A(絲印K536A)、1.5SMB39A(絲印K539A)、1.5SMB43A(絲印K543A)、1.5SMB47A(絲印K547A)、1.5SMB51A(絲印K551A)、1.5SMB56A(絲印K556A)、1.5SMB62A(絲印K562A)、1.5SMB68A(絲印K568A)、1.5SMB75A(絲印K575A)、1.5SMB82A(絲印K582A)、1.5SMB91A(絲印K591A)、1.5SMB100A(絲印K5100A)、1.5SMB110A(絲印K5110A)、1.5SMB120A(絲印K5120A)、1.5SMB130A(絲印K5130A)、1.5SMB150A(絲印K5150A)、1.5SMB160A(絲印K5160A)、1.5SMB170A(絲印K5170A)、1.5SMB180A(絲印K5180A)、1.5SMB200A(絲印K5200A)、1.5SMB220A(絲印K5220A)、1.5SMB250A(絲印K5250A);

2)雙向TVS管型號:1.5SMB6.8CA(絲印K56V8C)、1.5SMB7.5CA(絲印K57V5C)、1.5SMB8.2CA(絲印K58V2C)、1.5SMB9.1CA(絲印K59V1C)、1.5SMB10CA(絲印K510C)、1.5SMB11CA(絲印K511C)、1.5SMB12CA(絲印K512C)、1.5SMB13CA(絲印K513C)、1.5SMB15CA(絲印K515C)、1.5SMB16CA(絲印K516C)、1.5SMB18CA(絲印K518C)、1.5SMB20CA(絲印K520C)、1.5SMB22CA(絲印K522C)、1.5SMB24CA(絲印K524C)、1.5SMB27CA(絲印K527C)、1.5SMB30CA(絲印K530C)、1.5SMB33CA(絲印K533C)、1.5SMB36CA(絲印K536C)、1.5SMB39CA(絲印K539C)、1.5SMB43CA(絲印K543C)、1.5SMB47CA(絲印K547C)、1.5SMB51CA(絲印K551C)、1.5SMB56CA(絲印K556C)、1.5SMB62CA(絲印K562C)、1.5SMB68CA(絲印K568C)、1.5SMB75CA(絲印K575C)、1.5SMB82CA(絲印K582C)、1.5SMB91CA(絲印K591C)、1.5SMB100CA(絲印K5100C)、1.5SMB110CA(絲印K5110C)、1.5SMB120CA(絲印K5120C)、1.5SMB130CA(絲印K5130C)、1.5SMB150CA(絲印K5150C)、1.5SMB160CA(絲印K5160C)、1.5SMB170CA(絲印K5170C)、1.5SMB180CA(絲印K5180C)、1.5SMB200CA(絲印K5200C)、1.5SMB220CA(絲印K5220C)、1.5SMB250CA(絲印K5250C);


3)1.5SMB250CA參數

反向工作電壓Reverse Stand-off Voltage:214V
Min.擊穿電壓Breakdown Voltage:237V
Max.擊穿電壓Breakdown Voltage:263V
測試電流Test Current:1mA
Max.鉗位電壓Clamping Voltage:344V
Max.峰值脈沖電流Peak Pulse Current:3A
峰值脈沖功率Peak power:1500W

以上是關於1.5SMB系列TVS管相關信息,想了解更多其他型號參數、選型、應用等方面的知識,可咨詢東沃電子(DOWOSEMI)產品工程師:137 5773 6996(微信同號)余工
