在電路保護器件行業，您知道客戶問得最多的問題是什麽嗎？接下來，TVS管品牌廠家東沃電子DOWOSEMI要科普的是一個經常被客戶提及的問題：「TVS管如何選型？」、「ESD靜電保護二極管怎麽選型號？」、「瞬態電壓抑製器怎麽選型選用」、「ESD靜電保護管選什麽型號好」……對，「選型」這個詞是TVS管/ESD保護二極管產品領域中出現頻率最高的，也是很多新老電子工程師最關心的問題。

細心的您會發現，ESD靜電保護二極管，其實很多電子工程師也習慣稱為TVS管。其實，TVS管和ESD靜電保護二極管還是有細微的差別，但是在選型技巧和方法方面，方向是一致的。回歸正題，TVS管/ESD靜電保護二極管到底如何選型選用呢？其實，這個問題最主要考察的是對TVS管/ESD靜電保護二極管關鍵參數是否吃透、是否了解透徹、是否明白這些參數決定了哪些方面。

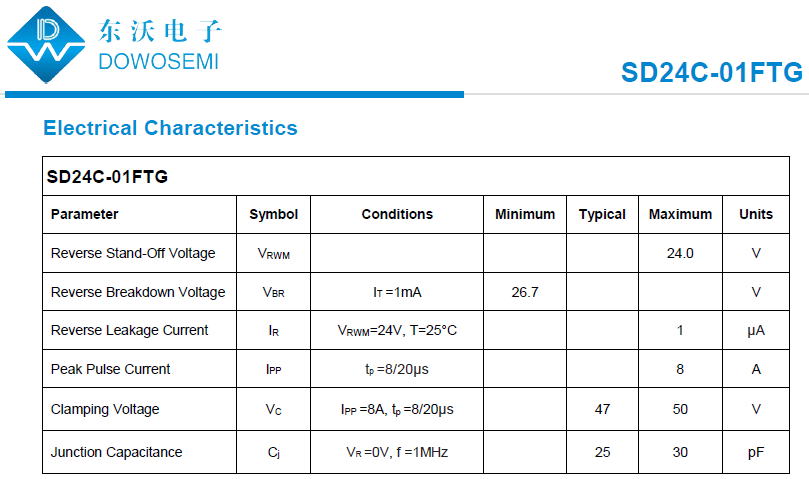

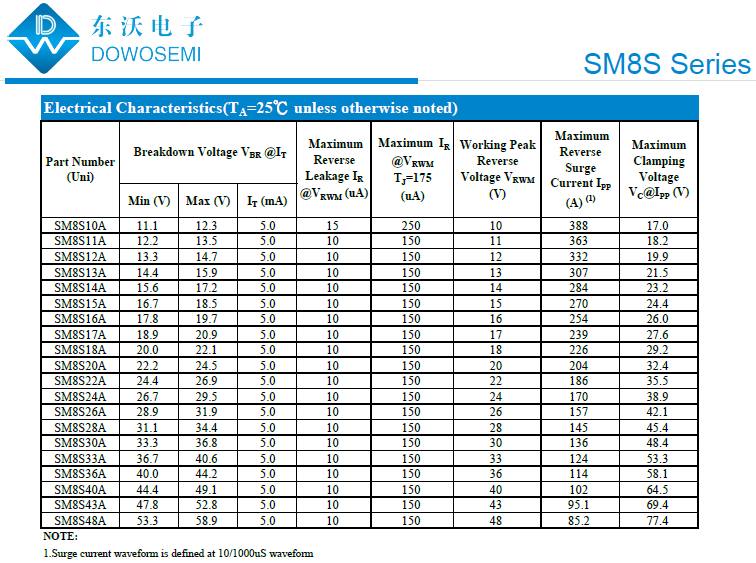

先找個規格書來看下，以東沃電子「TVS-SM8S Series Datasheet」和「ESD-SD24C-01FTG Datasheet」產品手冊為例，如下圖所示：

關鍵參數1：Working Peak Reverse Voltage，縮寫Vrwm，中文：工作峰值反向電壓，意思是TVS管/ESD靜電保護二極管的最大反向工作電壓。在選型過程中，需要保證被保護的電源端或信號端口的工作電壓要略小於TVS/ESD二極管的Vrwm，可以簡單理解為：Vrwm=電源端或信號端口的工作電壓x（1.1-1.2倍系數）。

關鍵參數2：Maximum Clamping Voltage，縮寫Vc，中文：最大鉗位電壓，意思是施加規定波形的峰值脈沖電流IPP時，TVS/ESD二極管兩端測得的峰值電壓。在選型時，要保證TVS/ESD二極管的VC小於後級電路最高承受的電壓。

「咦，那這個Vbr是什麽意思？在選型中不需要重點關註這個參數嗎？」在TVS/ESD二極管選型應用中，更多關註的是保護器件擊穿時的鉗位電壓！

關鍵參數3：Maximum Reverse Surge Current，縮寫Ipp，中文：最大反向浪湧電流，用於判斷TVS/ESD二極管對外部脈沖能量的耐受程度，數值越大抗浪湧脈沖能力就越強，但是在實際應用中，並不是Ipp值越大越好，具體還需要根據電路情況來選擇！特別是在產品測試中有要求通過浪湧測試（IEC61000-4-5）時，尤其要關註這個參數。

關鍵參數4：Junction Capacitance，縮寫Cj，中文：結電容，能夠判斷保護器件對信號完整性及特性阻抗的影響。細心的電子工程師會發現，TVS二極管的結電容比較大，一般用於電源端；而ESD二極管呢，結電容比較低、工作電壓比較低，比較適合用於各類通信端口中。尤其是在高速信號端上，對結電容有定量要求的。

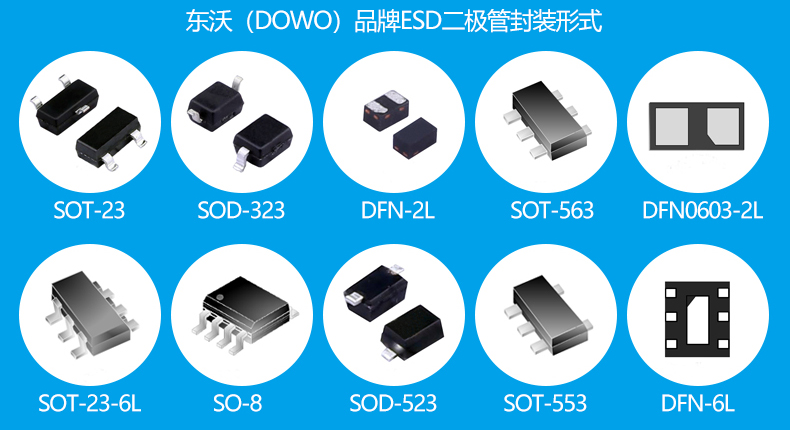

關鍵參數5：Package，中文：封裝。TVS二極管的封裝比ESD二極管的封裝要大，封裝越大，防浪湧過電壓防靜電能力就越強；封裝越小，節省PCB空間。
