稳压二极管型号参数怎么看？

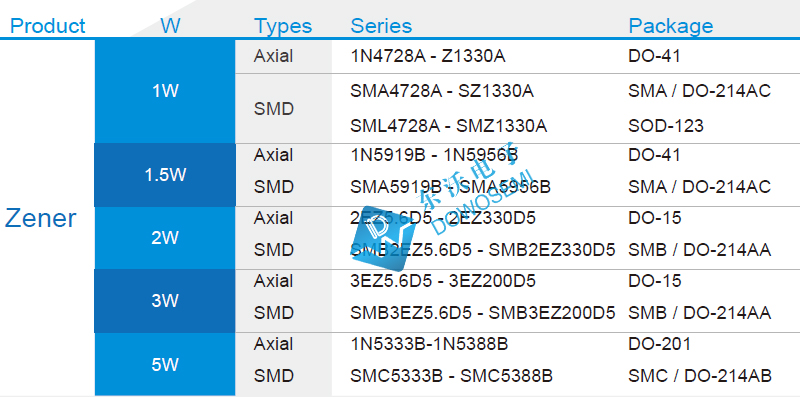

关于稳压二极管（齐纳二极管）热点问题之一：稳压二极管型号参数怎么看，接下来稳压管专业供应商东沃电子（DOWOSEMI）针对这个问题进行详细阐述，带您一起认识稳压二极管型号和参数。查看东沃电子（DOWOSEMI）供应的稳压二极管产品选型手册可知，稳压管功耗有：1W、1.5W、2W、3W、5W等等；封装有：DO-41、SMA/DO-214AC、SOD-123、DO-15、SMB/DO-214AA、DO-201、SMC/DO-214AB等等；系列有：1N4728A-Z1330A、SMA4728A-SZ1330A、SML4728A-SMZ1330A、1N5919B-1N5956B、SMA5919B-SMA5956B、2EZ5.6D5-2EZ330D5、SMB2EZ5.6D5-SMB2EZ330D5、3EZ5.6D5-3EZ200D5、SMB3EZ5.6D5-SMB3EZ200D5、SMA3EZ5.6D5-SMA3EZ200D5、1N5338B-1N5388B、SMB5338B-SMB5388B、SMC5338B-SMC5388B等等，型号齐全。

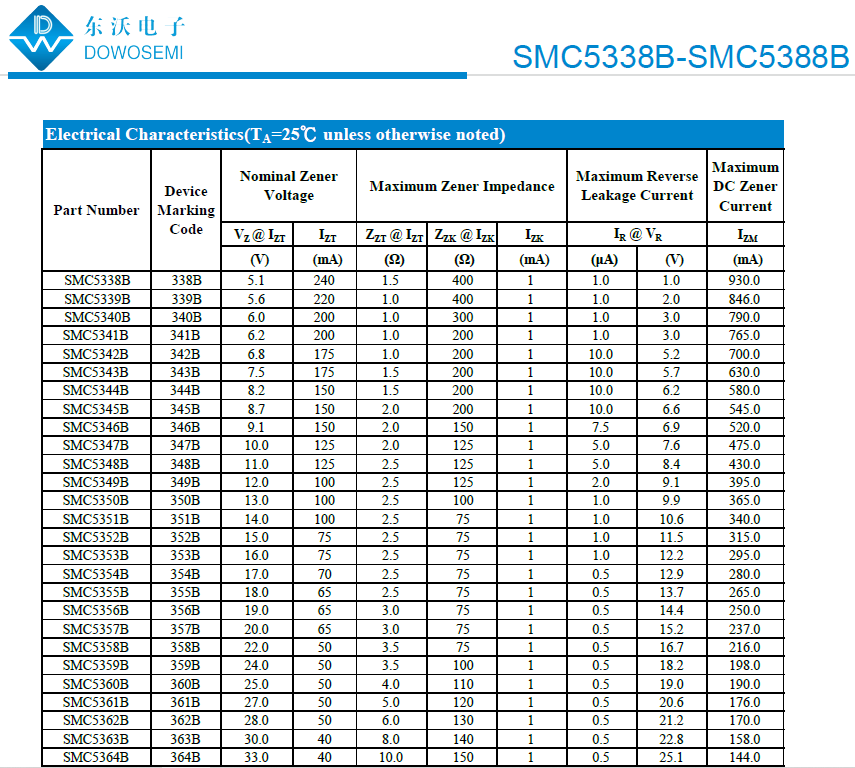

以稳压二极管SMC5355B为例，其参数如何看呢？查看SMC5355B产品规格书，可知，

其参数有：Vz、Izt、Izk、Ir、Izm、Pz，那么，它们分别代表什么含义呢？

1）Vz—稳定电压：是通过额定电流Izt时获得的稳压电压值；

2）Izt—额定电流：是稳压管在稳压状态下的参考电流。若电流低于此值，稳压效果不理想甚至根本不起作用；若电流高于此值，且不超过稳定功率损耗，这种情况是允许的，但会消耗更多电能；

3）Izk—拐点电流：是稳压的最小电流；

4）Ir—漏电流：是稳压管在反向电压VR下产生的漏电流；

5）Izm—最大工作电流：若稳压管超过该电流，则会有烧毁危险；

6）Pz—额定功耗：由芯片允许温升决定，其数值为稳定电压Vz和允许最大电流Izm的乘积；

在实际应用中，稳压管选型是一门很大的学问，不仅要明白稳压管各项参数含义，同时还要有丰富的实际应用经验！有关稳压管具体选型应用，可直接咨询东沃电子产品工程师：136 7581 6901（微信同号）朱工
