130V 瞬态TVS二极管5.0SMDJ130A(单向) 5.0SMDJ130CA(双向)
发表日期:2022-06-20浏览:548
国产瞬态抑制TVS二极管品牌东沃电子推出的5.0SMDJ系列表面贴片TVS管专用于精细保护敏感电子设备,使其免受雷击和其他瞬态电压事件引起的破坏和危害。5.0SMDJ系列TVS管,玻璃钝化工艺;在TA=25℃、Tp=10/1000μs波形下的峰值耗散功率为5000W;工作峰值反向电压范围为11V-440V;击穿电压范围为12.2V-543V;峰值脉冲电流范围为7.01A-274.73A;钳位电压范围为18.2V-713.0V;SMC(DO-214AB)封装;单双向;低漏电流;pS秒级响应速度;优秀的钳位能力。

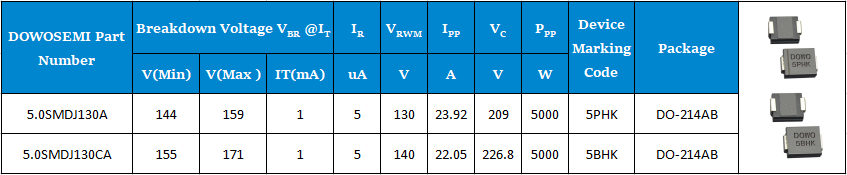

查看东沃电子(DOWOSEMI)TVS-5.0SMDJ Series Datasheet产品手册可知,工作电压130V的瞬态抑制TVS二极管型号有:单向5.0SMDJ130A、双向5.0SMDJ130CA,具体参数详情如下:
最小击穿电压:144.00V最大击穿电压:159.00V
测试电流:1mA
工作电压:130.0V
钳位电压:209.0V
漏电流:5uA
峰值脉冲电流:23.92A
峰值脉冲功率:5000W
丝印标识:5PHK(单向)、5BHK(双向)
5.0SMDJ130A和5.0SMDJ130CA的区别在于,前者是单向,器件表面上有根阴极线,是负极,在应用焊接时,要区分正负极性;后者是双向,焊接时,不需要区分正负极性。在实际应用中,双向TVS管可以替代替换单向TVS管,具体的话,需要咨询东沃电子产品工程师:136 7581 6901(微信同号)朱工
