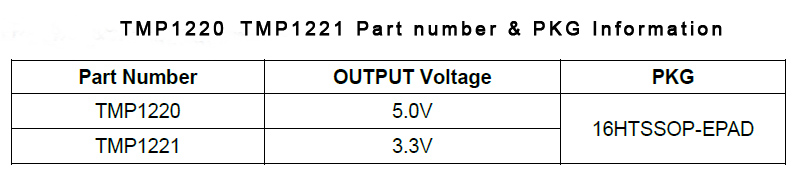

TMP1220 TMP1221高压超低静态电流看门狗LDO

在汽车微控制器或微处理器电源应用中，看门狗用于监测微控制器的工作状态，以防止软件失控。要确保系统的可靠性，必须使看门狗与微控制器彼此独立。东沃电子（DOWOSEMI）代理的TMP1220和TMP1221，额定工作电压高达40V，最大输出电流300mA，是一款高压超低静态电流看门狗LDO系列器件。TMP1220和TMP1221集成了一项可编程功能，用于选择窗口看门狗或标准看门狗，并使用外部电阻设置看门狗时间。

TMP1220和TMP1221器件上的PGDLY引脚指示输出电压何时达到稳定且处于稳压范围内,可以通过选择外部组件来调整电源正常延迟周期和电源正常阈值。同时，TMP1220和TMP1221器件还具有集成短路保护和过流保护功能，稳定高可靠性。查阅TMP1220和TMP1221器件可知：

TMP1220和TMP1221特性

✓AEC-Q100 Qualified
-Grade 1: –40°C to +125°C
✓Maximum Output Current: 300 mA
✓4V to 40V Wide VP Input-Voltage Range
✓Output Voltage : fixed 5.0V or 3.3V
✓Output voltage accuracy : ±1.0% (Typ.)
✓Maximum Dropout Voltage: 400 mV at 300 mA
✓Quiescent Current (IQ)
-1 μA typical in case that EN Is Low (Shutdown Mode)
-50 μA typical at light loads with WD_EN high (watchdog disabled)
✓Watchdog Selection : Standard watchdog or Window watchdog
✓Open and Close Window Ratio Selection : 1:1 or 8:1
✓Watchdog Period Selection : 10ms ~ 500ms
✓Dedicated WD_EN pin to control watchdog ON-OFF
✓Adjustable power-good threshold and power-good delay period
✓UVLO(Under Voltage Lock Out) function
✓Integrated fault protection functions (OCP & TSD)
✓16HTSSOP-Expose Package

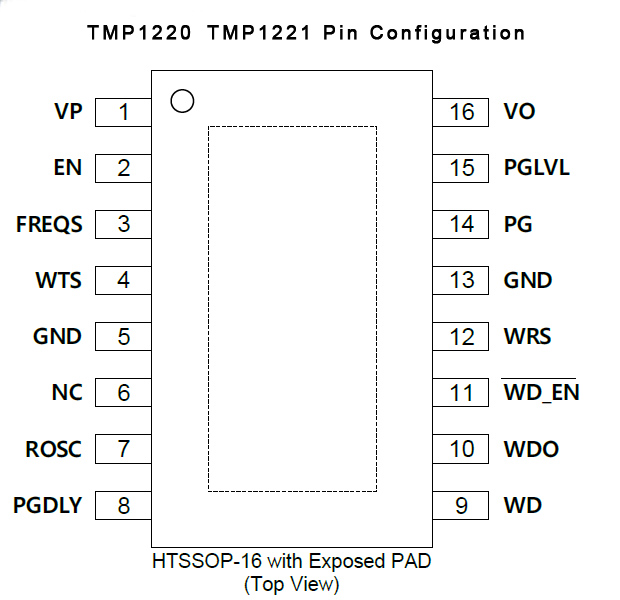

TMP1220和TMP1221引脚配置

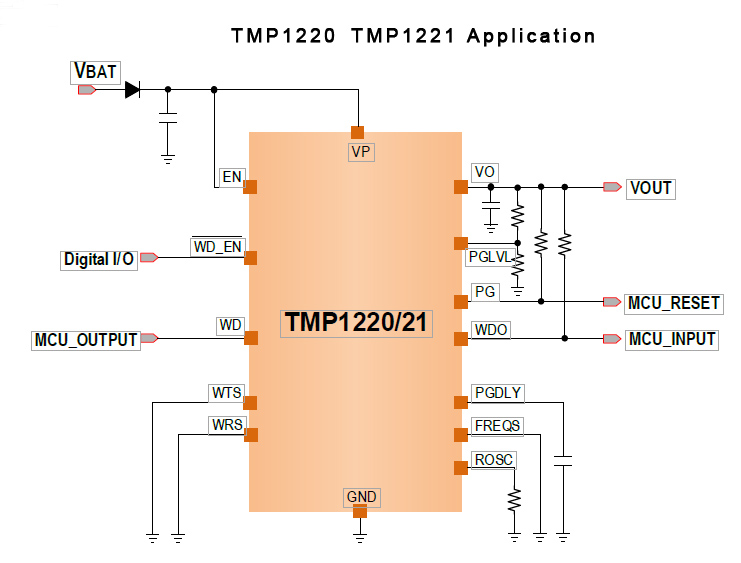

TMP1220和TMP1221应用

• 汽车 MCU 电源
• 车身控制模块 (BCM)
• 座椅舒适模块
• EV 和 HEV 电池管理系统 (BMS)
• 电子换挡器
• 变速箱
• 电动助力转向 (EPS)

了解TMP1220和TMP1221高电压超低静态电流看门狗LDO有关信息之后，有客户发现，TMP1220和TMP1221和TPS7B63xx-Q1系列器件的参数很相似。通过查阅TMP1220、TMP1221和TPS7B63xx-Q1（德州仪器TI）产品手册，对比参数可知，东沃电子（DOWOSEMI）代理的高电压超低静态电流看门狗低压差线性稳压器TMP1220可替代替换TPS7B6350-Q1，TMP1221可替代替换TPS7B6333-Q1。具体有关技术和产品信息，可直接咨询东沃电子（DOWOSEMI）产品销售工程师：137 5773 6996（微信同号）余工
