RS-232接口保护需要加TVS二极管吗?
发表日期:2022-06-10浏览:2792
前几日,来自武汉的客户向东沃电子(DOWOSEMI)咨询这样一个问题:在RS-232接口上选用了一个15V电压的TVS二极管进行防护,但是输出时会丢失数据,但是把接口的TVS去掉,数据就不丢失了。想问下,RS-232到底需不需要加TVS,如果要加的话,需要注意些什么,选什么型号的好?

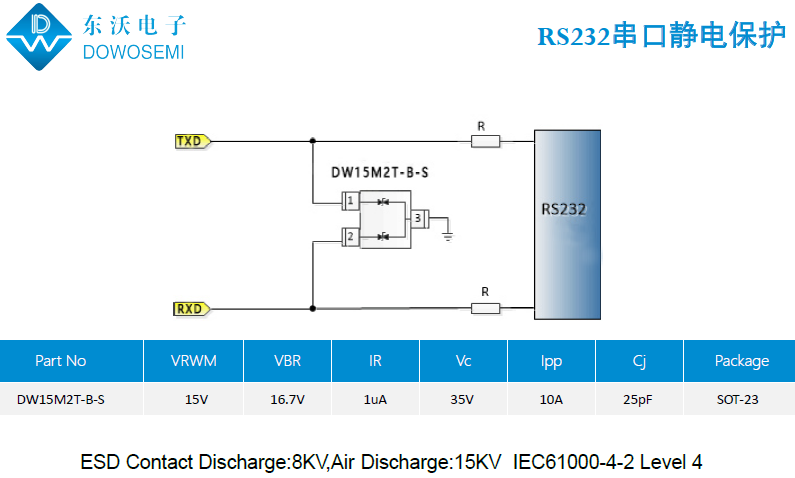

RS-232接口符合美国电子工业联盟(EIA)制定的串行数据通信的接口标准,原始编号全称是EIA-RS-232(简称232或RS-232),广泛应用于计算机串行接口外设连接,连接电缆和机械、电气特性、信号功能及传送过程。由于RS-232接口信号电平值比较高,易损坏接口电路的芯片。为此,需要对RS-232接口进行保护,关于RS-232接口保护方案设计,如下图:
从方案图中可以看出,RS-232接口保护选用了一颗TVS二极管DW15M2T-B-S,双向,工作电压15V,SOT-23封装,结电容25pF,峰值脉冲电流10A,方案符合ESD Contact Discharge:8KV,Air Discharge:15KV,IEC61000-4-2 Level 4。东沃电子对各类通信接口静电防护设计深有研究,经验丰富,想了解更多有关CAN BUS总线、LIN总线、RS-485、RJ45接口、USB3.0接口、USB2.0接口、HDMI接口、1000M POE接口、VGA接口等静电防护保护方案,可直接咨询东沃产品工程师:137 5773 6996(微信同号)余工
