TVS二极管是防静电还是防浪涌保护器件?
发表日期:2022-05-25浏览:998
TVS二极管是防静电保护器件还是防浪涌保护器件?什么类型的器件用来防静电?什么类型的器件用来防浪涌?目前市面上常用的电路保护器件有陶瓷气体放电管GDT、压敏电阻MOV、自恢复保险丝PPTC、半导体放电管TSS、瞬态电压抑制TVS二极管、ESD静电保护二极管,其中自恢复保险丝属于过流保护器件,GDT、MOV、TSS、TVS属于防浪涌过电压保护器件,ESD二极管属于防静电保护器件。

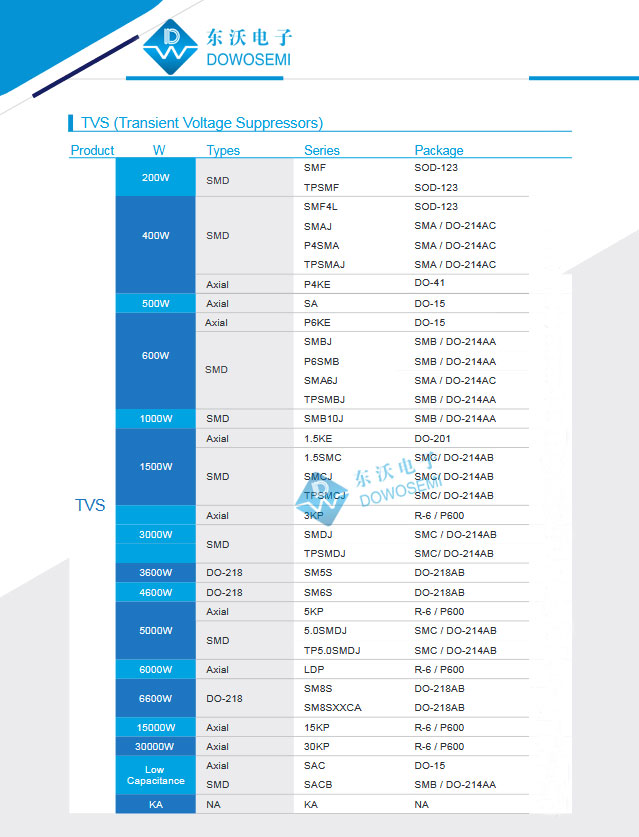

客户经常容易把TVS二极管和ESD二极管搞混淆,有些客户习惯把ESD二极管称为TVS二极管。TVS二极管和ESD二极管的工作原理是一样的,不同的是封装、功率、电压、结电容。TVS二极管的功率在200W到30000W,甚至更高;最低工作电压只能做到3.3V;结电容比较高;有直插(DO-15、DO-41、DO-201、P600、NA)和贴片(SOD-123、DO-214AA、DO-214AB、DO-214AC、DO-218AB)之分;体积越大,浪涌抑制效果越好。在防浪涌过电压保护方案设计中,TVS二极管一般搭配GDT、MOV使用,单独使用TVS来防浪涌,效果并不会很理想。

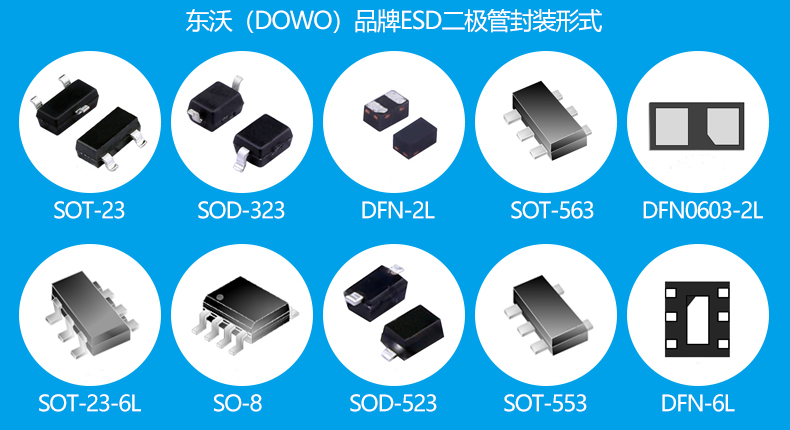

ESD二极管功率比较低;工作电压一般都是根据IC的工作电压来设计的,有2.8V、3.3V、5V、12V、15V、18V、24V、36V等等;封装多样,SOD-323、SOT-23、SOT-143、SOT-363、SOT-23-6L、SOD-523、SOT-523、SO-8、DFN0603-D、DFN1006-2L、DFN1610-2L、DFN2020-3L、DFN-10L、DFN-16L等等;低结电容,最低可达到零点几皮法,是高频高速通信接口理想保护器件。
看完,是不是瞬间就明白了?关于“TVS二极管是防静电还是防浪涌保护器件”这个话题就分享到这儿,想了解更多有关TVS二极管和ESD二极管选型、应用、报价、交期、样品等方面知识,可直接咨询东沃电子(DOWOSEMI):136 7581 6901(微信同号)朱工
