插件TVS瞬态抑制二极管,有哪些?
发表日期:2022-05-18浏览:700
瞬态抑制TVS二极管种类有很多,可以根据功率、封装、电压、系列、形状等分类。根据形状来分类,TVS有贴片和插件(亦称:直插)之分,SOD-123、SMA、SMB、SMC、DO-218AB封装属于贴片形式;DO-41、DO-15、DO-201、P600、NA封装属于直插形式。关于贴片封装TVS瞬态抑制二极管之前就科普过了,接下来,东沃电子(DOWOSEMI)重点要科普的是插件TVS瞬态抑制二极管。那么,插件TVS瞬态抑制二极管,有哪些呢?
查阅东沃电子(DOWOSEMI)推出的TVS瞬态抑制二极管产品手册可知,插件TVS根据封装分类有:
1)DO-41封装:P4KE系列,功率400W,工作电压5.5V-513V;

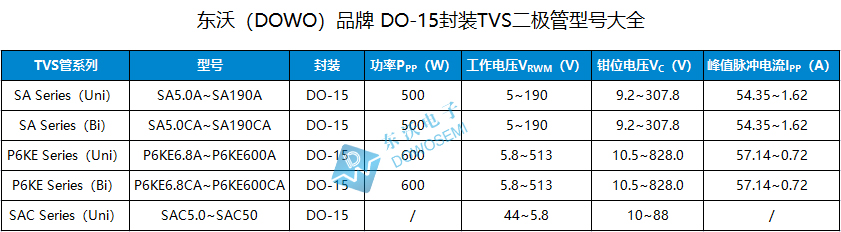

2)DO-15封装:SA系列,功率500W,工作电压5.5V-513V;P6KE系列,功率600W,工作电压5.5V-513V;SAC系列,功率500W,Stand-Off Voltage 5V-50V;
3)DO-201封装:1.5KE系列,功率1500W,工作电压5.5V-513V;

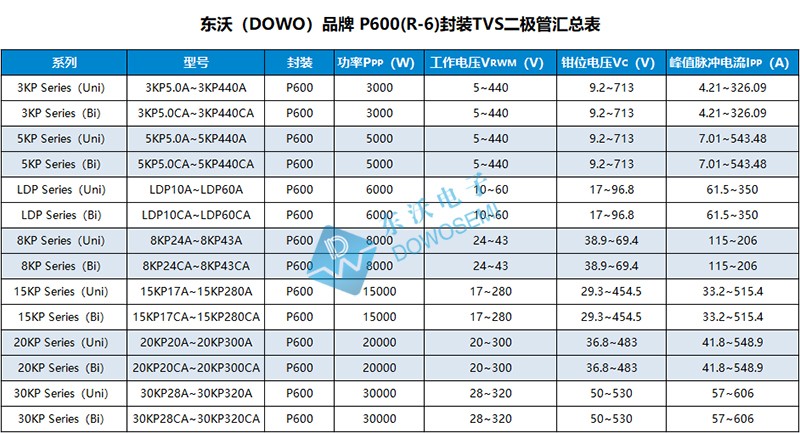

4)P600封装:3KP系列,功率3000W,工作电压5V-440V;5KP系列,功率5000W,工作电压5V-440V;8KP系列,功率8000W,工作电压24V-43V;15KP系列,功率15000W,工作电压17V-280V;20KP系列,功率20000W,工作电压20V-300V;30KP系列,功率30000W,工作电压28V-320V;
5)NA封装:KA系列蓝宝宝TVS;
可见,插件TVS瞬态抑制二极管种类繁多,具体型号,详见对应TVS系列产品手册。在防浪涌过电压保护方案设计中,该如何选用选型呢?到底是用贴片还是插件形式的呢?TVS二极管选型之前,需要熟练掌握工作电压、击穿电压、钳位电压、峰值脉冲电流、峰值脉冲功率、漏电流等参数,同时结合电路的保护需求和测试条件来选型,对于TVS选型感兴趣的伙伴,可以多看看这篇科普文章:TVS瞬态抑制二极管选型指南。当然,您也可以直接咨询东沃电子产品工程师,免费选型支持:136 7581 6901(微信同号)朱工
