PESD24VS1UB静电ESD二极管 420W 24V 丝印W5B

品牌东沃电子（DOWOSEMI）PESD24VS1UB是一款双向ESD静电二极管，先进专业的单片硅技术、快速响应速度、低钳位电压、低结电容，是理想的敏感数据和电源线过电压静电保护器件。PESD24VS1UB符合 IEC 61000 -4-2 (ESD) 标准，具有±15KV空气和±8 KV接触放电，超小型 SOD-523 无铅封装。 小尺寸和高 ESD 浪涌保护使 PESD24VS1UB 成为保护手机、数码相机、音频播放器和许多其他便携式应用的理想静电保护器件选择。接下来，ESD厂家东沃电子从特性、参数、应用三方面带您走进ESD静电二极管PESD24VS1UB。

ESD静电二极管PESD24VS1UB特性
√ 420W peak pulse power (8/20μs)
√ Protects one data or power line
√ Ultra low leakage: nA level
√ Operating voltage: 24V
√ Ultra low clamping voltage
√ Complies with following standards: IEC 61000-4-2 (ESD) immunity test Air discharge: ±30kV Contact discharge: ±30kV; IEC61000-4-5 (Lightning) 9A (8/20ns)
√ RoHS Compliant
√ Package: SOD-523
√ Lead Finish: Matte Tin

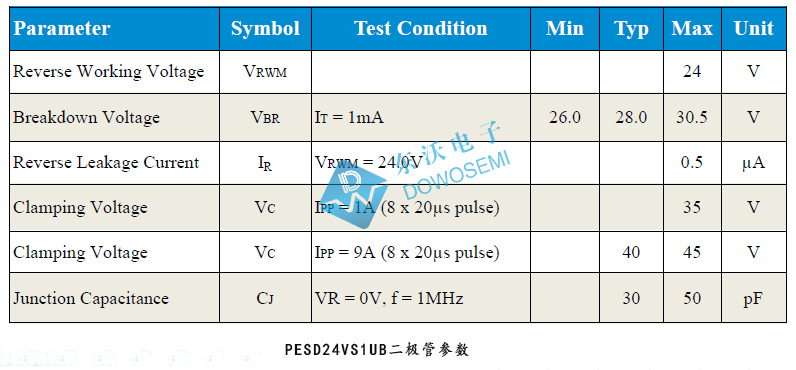

ESD静电二极管PESD24VS1UB参数

√ 峰值脉冲功率Peak pulse power (tp = 8/20μs): 420W
√ 峰值脉冲电流Peak pulse current (tp = 8/20μs): 9A
√ 工作电压Reverse Stand-off Voltage: 24V
√ 击穿电压Reverse Breakdown Voltage (Min.): 26V
√ 漏电流Reverse Leakage Current: 0.5uA
√ 钳位电压Clamping Voltage ( IPP=9A tp=8/20us ): 40V
√ 结电容Junction Capacitance (VR=0V, f = 1MHz ): 30pF
√ 丝印标识Device Marking Code: W5B

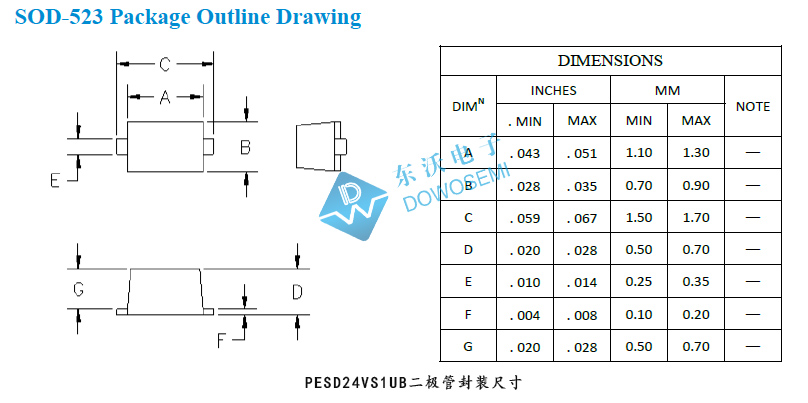

√ 封装Package: SOD-523

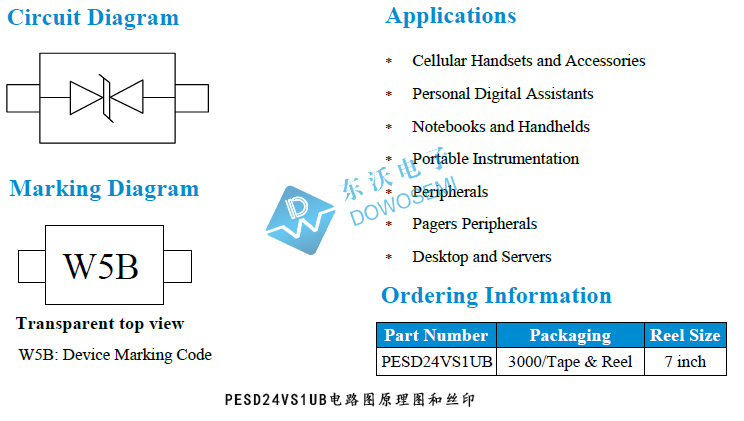

ESD静电二极管PESD24VS1UB应用

静电ESD二极管PESD24VS1UB主要应用于：
* Cellular Handsets and Accessories
* Personal Digital Assistants
* Notebooks and Handhelds
* Portable Instrumentation
* Peripherals
* Pagers Peripherals
* Desktop and Servers

关于PESD24VS1UB 功率420W 电压24V 丝印W5B 封装SOD-523 结电容30pF的静电ESD二极管就分享到这儿，想了解更多有关PESD24VS1UB和其他型号ESD静电二极管参数、选型、方案、应用、报价等信息，直接咨询东沃电子产品工程师： 137 5773 6996（微信同号）余工
