170V瞬态TVS二极管5.0SMDJ170A和5.0SMDJ170CA

发表日期:2022-04-02浏览:875

瞬态抑制TVS二极管工作电压范围从3.3V-600V,甚至更高,不同系列TVS二极管工作电压范围不一样。常有客户对TVS二极管的工作电压选择非常明确,直奔主题前来东沃电子咨询。近段时间,常有客户咨询170V电压TVS管,5.0SMDJ170CA双向TVS管参数,5.0SMDJ170A和5.0SMDJ170CA有什么区别……


查阅东沃电子TVS瞬态抑制二极管产品手册可知,工作电压170V的TVS管具体型号有:

1)SOD-123封装TVS:SMF170A、SMF170CA;
2)DO-214AC封装TVS:SMAJ170A、SMAJ170CA;
3)DO-15封装TVS:SA170A、SA170CA;
4)DO-214AA封装TVS:SMBJ170A、SMBJ170CA、TPSMBJ170A、TPSMBJ170CA;
5)DO-214AB封装TVS:SMCJ170A、SMCJ170CA、SMDJ170A、SMDJ170CA、5.0SMDJ170A、5.0SMDJ170CA;
6)P600封装TVS:3KP170A、3KP170CA、5KP170A、5KP170CA、15KP170A、15KP170CA、30KP170A、30KP170CA;

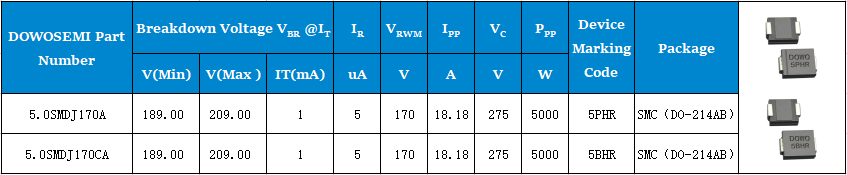

其中SOD-123、DO-214AC、DO-214AA、DO-214AB属于贴片SMD封装,DO-15、P600属于直插封装,查看各型号规格书,您会发现,它们的工作电压、钳位电压、击穿电压参数是一样的,不同的是峰值脉冲电流、功率和封装。查看东沃5.0SMDJ170A和5.0SMDJ170CA产品手册可知,其具体参数如下:

最小击穿电压Breakdown Voltage VBR:189.00V
最大击穿电压Breakdown Voltage VBR:209.00V
漏电流Maximum Reverse Leakage:5uA
工作电压Working Peak Reverse Voltage:170V
峰值脉冲电流 Maximum Reverse Surge Current:18.18A
钳位电压Maximum Clamping Voltage:275V
封装Package:DO-214AB (SMC)

5.0SMDJ170A是单向TVS管,丝印标识为:5PHR;5.0SMDJ170CA是双向TVS管,丝印标识为:5BHR,5.0SMDJ170A和5.0SMDJ170CA之间的区别,就在于应用上的不同。在实际应用汇总,双向TVS管5.0SMDJ170CA可以替代单向TVS管5.0SMDJ170A。关于TVS管型号、选型、应用,具体信息,建议咨询东沃电子产品产品工程师:136 7581 6901(微信同号)朱工
