RCLAMP0502B超低电容ESD静电抑制器 5V SOT-523

东沃电子（DOWOSEMI）供应的RCLAMP0502B 是一款超低结电容ESD静电抑制器，采用领先的单片硅技术提供快速响应时间和低ESD钳位电压。RCLAMP0502B是高速数据通信端口防静电过压的理想保护器件。 RCLAMP0502B具有非常低的结电容，其典型值为0.3pF，符合 IEC 61000-4-2 (ESD) 标准，±15kV空气放电和±8kV接触放电，IEC61000-4-4 (EFT) 40A (5/50ns)，IEC61000-4-5 (Lightning) 4A (8/20μs)，3引脚无铅SOT-523封装、小尺寸、低电容和高静电ESD保护能力，使其成为HDMI、MDDI、天线电路、USB 2.0等通信端口的理想选择。

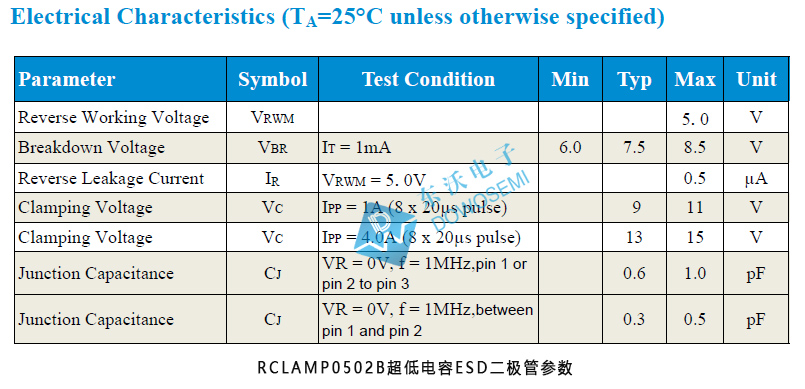

ESD静电抑制器RCLAMP0502B参数详情

√ 峰值脉冲功率Peak pulse power (tp = 8/20μs): 70W
√ 峰值脉冲电流Peak pulse current (tp = 8/20μs): 4A
√ 工作电压Reverse Stand-off Voltage: 5V
√ 击穿电压Reverse Breakdown Voltage (Min.): 6V
√ 漏电流Reverse Leakage Current: 0.5uA
√ 钳位电压Clamping Voltage ( IPP=4A tp=8/20us ): 13V
√ 结电容Junction Capacitance (VR=0V, f = 1MHz Between I/O pins): 0.3pF
√ 丝印标识Device Marking Code: P5
√ 封装Package: SOT-523

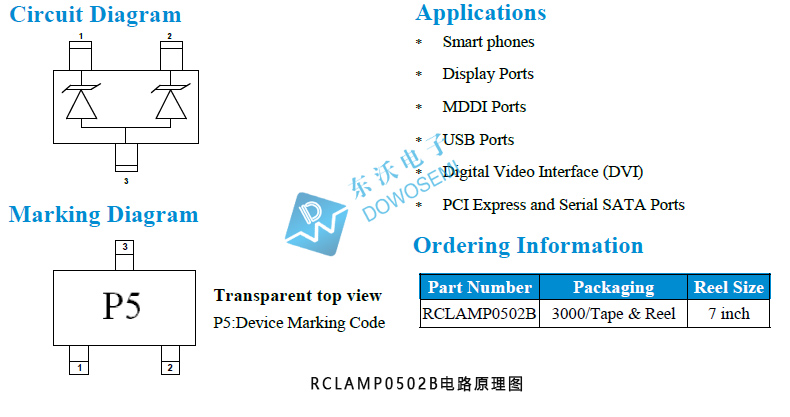

ESD静电抑制器RCLAMP0502B电路原理图

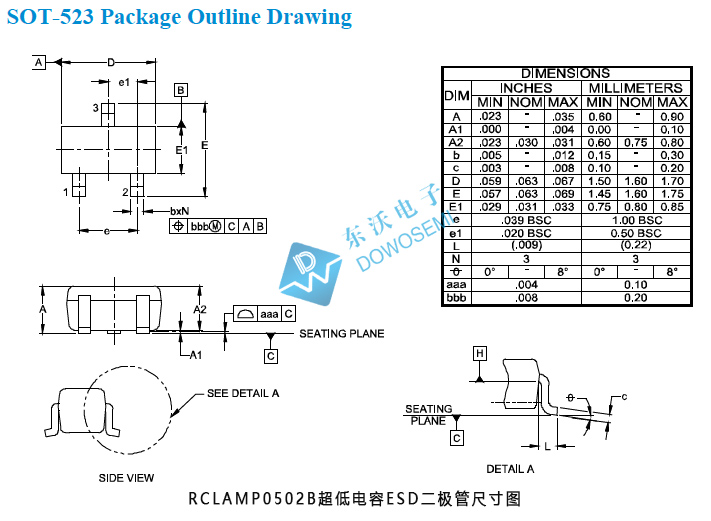

ESD静电抑制器RCLAMP0502B封装外形尺寸
