ESD保护芯片PRTR5V0U2X低电容0.4pF SOT-143
发表日期:2022-03-24浏览:1602
前段时间,经常有客户向东沃电子咨询ESD静电保护芯片PRTR5V0U2X参数、中文资料。查阅东沃电子PRTR5V0U2X二极管产品手册可知,PRTR5V0U2X是低结电容轨到轨静电放电(ESD)保护二极管,小型SOT-143贴片封装,主要保护两条高速数据或者高频率信号线免受静电放电和其他瞬变的影响。接下来,让我们一起从特性、参数、应用等方面深入地了解低结电容ESD二极管PRTR5V0U2X。
ESD保护芯片PRTR5V0U2X特性
·IEC61000-4-2 (ESD) ±15kV (air), ±15kV (contact)·IEC61000-4-4 (EFT) 40A (5/50ns)
·IEC61000-4-5 (Surge) 5A (8/20μs)

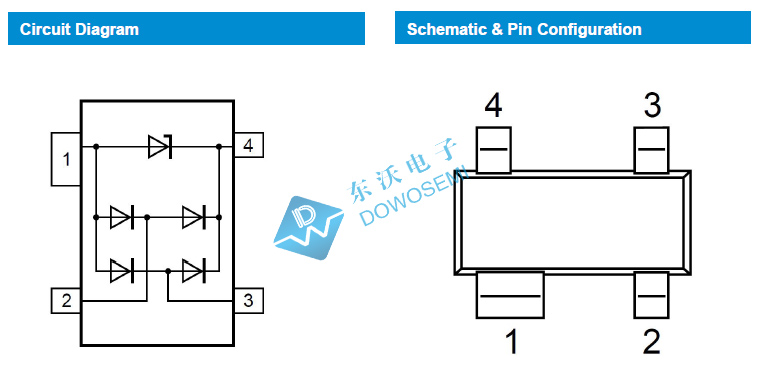

·Protects two I/O line
·Ultra-low capacitance: CJ =0.8pF Max
·Low operating and clamping voltage
·Low leakage current
·Solid-state silicon technology

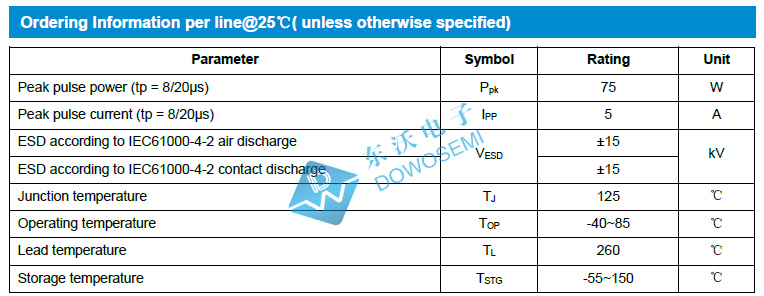

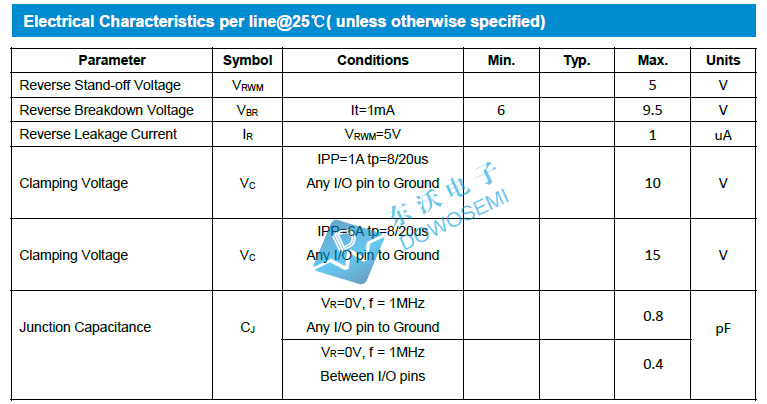

ESD保护芯片PRTR5V0U2X参数
峰值脉冲功率Peak pulse power (tp = 8/20μs): 75W峰值脉冲电流Peak pulse current (tp = 8/20μs): 5A
工作电压Reverse Stand-off Voltage: 5V
击穿电压Reverse Breakdown Voltage (Min.): 6V
漏电流Reverse Leakage Current: 1uA
钳位电压Clamping Voltage ( IPP=6A tp=8/20us Any I/O pin to Ground ): 15V
电容Junction Capacitance (VR=0V, f = 1MHz Between I/O pins): 0.4pF
ESD保护芯片PRTR5V0U2X应用
·USB 2.0·Digital Video Interface (DVI) / High Definition Multimedia Interface (HDMI) interfaces
·Mobile and cordless phones
·Personal Digital Assistants (PDA)
·Digital cameras
·PCs, notebooks, printers and other PC peripherals
