TVS二极管SMCJ36CA参数详细介绍
发表日期:2022-03-23浏览:2393

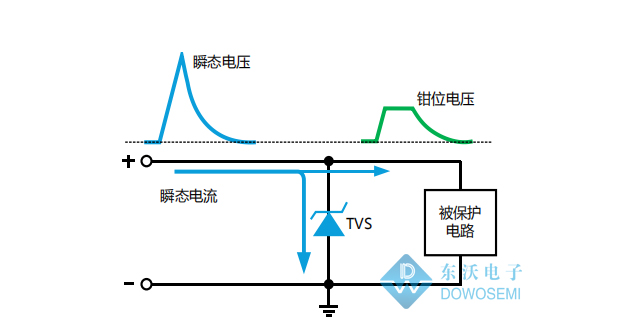

TVS二极管,是一种常用的过压防浪涌保护器件,能够保护敏感元器件免受ESD和EMI的冲击和损坏。TVS二极管的工作原理是怎么样的呢?当电路正常工作时,TVS是截止状态的,不会影响电路的正常工作。然而,当电路出现异常电压并且达到TVS的击穿电压时,TVS迅速(Ps秒级的速度)由截止状态变为低电阻状态,泄放由异常过电压导致的瞬时过电流到地,同时把异常电压钳位到安全水平,从而保护后级电路免受异常过电压的损坏。当异常电压消失后,TVS又恢复到了截止状态。
根据TVS工作原理,可知,TVS选型,最主要看的参数是电压。那么,TVS选型过程,具体需要熟练掌握哪些参数呢?SMCJ36CA贴片TVS二极管参数,怎么看呢?SMCJ36CA是SMCJ系列型号之一,双向、贴片,查阅东沃电子SMCJ36CA贴片TVS二极管产品手册可知,具体参数如下:
工作电压Vrwm:36V最小击穿电压Vbr:40.00V
最大击穿电压Vbr:44.20V
钳位电压Vc:58.1V
峰值脉冲电流Ipp:25.82A
峰值脉冲功率Ppp@10/1000μs:1500W
漏电流Ir:1uA
丝印标识:BFP
封装形式:DO-214AB(SMC)

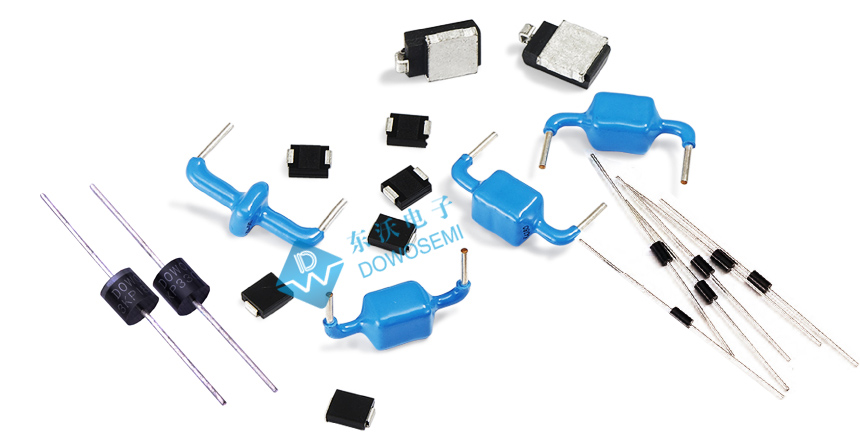

可见,TVS二极管主要参数有:工作电压、击穿电压、钳位电压、峰值脉冲电流、峰值脉冲功率、漏电流等等,在选型过程中,也是要紧紧围绕着这些参数进行选择的!TVS二极管种类繁多,有直插贴片,大功率小功率,高压低压,车规级工业级等之分,具体选用什么封装、多大电压、多大功率、具体型号,建议咨询专业的技术:136 7581 6901(微信同号)朱工
