350V瞬变电压抑制二极管,型号有哪些?
发表日期:2022-03-22浏览:725

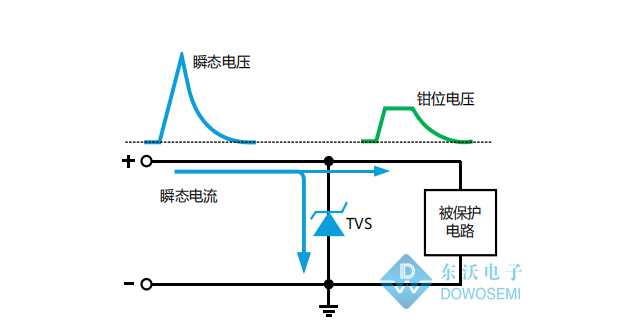

瞬变电压抑制二极管选型过程中,其工作电压是一个很重要的参数,也是选型第一步就需要确认的参数。瞬态电压抑制二极管工作电压确认之前,先要确定被保护电路中的最高工作电压。瞬态电压抑制二极管工作电压要大于被保护电路中的最高工作电压,在Vrwm下,TVS是不工作的,也不导通,也不会影响电路的正常工作。关于瞬变电压抑制二极管工作原理,如下图所示:
查阅东沃电子瞬变电压抑制二极管产品选型手册可知,其工作电压低至3.3V,高达600V,甚至更高。常有客户向东沃电子咨询工作电压350V的瞬变电压抑制二极管。那么,350V瞬变电压抑制二极管型号有哪些呢?
查阅东沃电子TVS产品选型手册可知,350V电压的瞬变电压抑制二极管,根据直插和贴片分,有:
1)350V直插TVS:3KP350A(单向 封装P600 功率3000W)、3KP350CA(双向 封装P600 功率3000W)、5KP350A(单向 封装P600 功率5000W)、5KP350CA(双向 封装P600 功率5000W)。
2)350V贴片TVS:SMF350A(单向 封装SOD-123 功率200W 丝印YK)、SMAJ350A(单向 封装DO-214AC 功率400W 丝印DG)、SMAJ350CA(双向 封装DO-214AC 功率400W 丝印HG)、SMBJ350A(单向 封装DO-214AA 功率600W 丝印QG)、SMBJ350CA(双向 封装DO-214AA 功率600W 丝印FG)、SMCJ350A(单向 封装DO-214AB 功率1500W 丝印GJG)、SMCJ350CA(双向 封装DO-214AB 功率1500W 丝印BJG)、SMDJ350A(单向 封装DO-214AB 功率3000W 丝印PJG)、SMDJ350CA(双向 封装DO-214AB 功率3000W 丝印DJG)、5.0SMDJ350A(单向 封装DO-214AB 功率5000W 丝印5PJG)、5.0SMDJ350CA(双向 封装DO-214AB 功率5000W 丝印5BJG)。

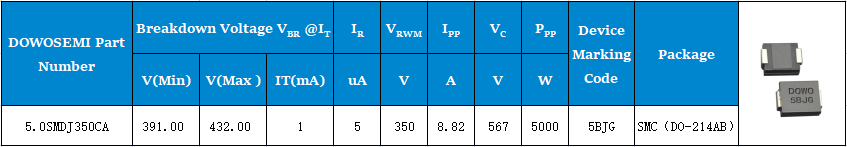

工作电压:350V
击穿电压(最小值):391.00V
击穿电压(最大值):432.00V
测试电流:1mA
钳位电压:567.0V
峰值脉冲电流@10/1000μs:8.82A
峰值脉冲功率@10/1000μs:5000W
漏电流:5uA
丝印标识:5BJG
封装形式:SMC(DO-214AB)
极性:双向
瞬变电压抑制二极管选型选用过程中,除了工作电压之外,重要的参数还有钳位电压、击穿电压、峰值脉冲电流、功率、封装、漏电流等等。可见,TVS选型,是一门很大的学问,350V瞬态电压抑制二极管型号齐全,具体选用哪个料号,还需要根据电路情况和保护需求来定夺!
