瞬态抑制二极管100V,有哪些?
发表日期:2022-03-18浏览:674
电路保护器件有过压保护器件和过流保护器件两种,其中过压保护器件主要有瞬态抑制二极管、压敏电阻MOV、陶瓷气体放电管GDT、半导体放电管TSS等等。接下来,保护器件厂家东沃电子重点要分享的是100V工作电压的瞬态抑制二极管。瞬态抑制二极管,在业内也称TVS二极管、TVS管、TVS、瞬态电压抑制器、瞬变二极管、瞬态电压抑制二极管等等,名字叫法很多,但其实讲的就是同一种过压保护器件。

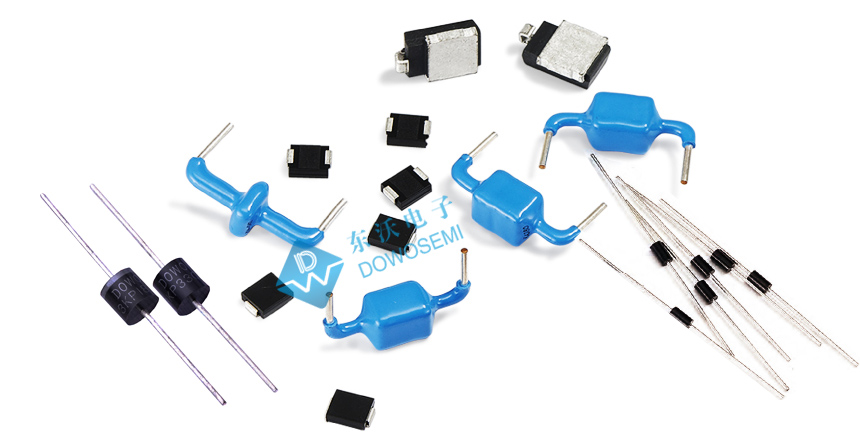

瞬态(电压)抑制二极管种类繁多,峰值脉冲功率@10/1000μs范围广,从200W到30000W,甚至更高,有单(Bi)双(Uni)向之分;封装形式,贴片直插齐全;工作电压低至3.3V,高达600V,甚至更高。那么,工作电压100V的瞬态抑制二极管,有哪些常用的型号呢?100V瞬态(电压)抑制二极管该如何选型选用?
查看东沃电子瞬态(电压)抑制二极管产品可知,工作电压100V的瞬态二极管根据封装分,具体型号有:
1)SOD-123封装:SMF100A、SMF100CA;
2)DO-214AC封装:SMAJ100A、SMAJ100CA;
3)DO-15封装:SA100、SA100C;
4)DO-214AA封装:SMBJ100A、SMBJ100CA、TPSMBJ100A、TPSMBJ100CA;

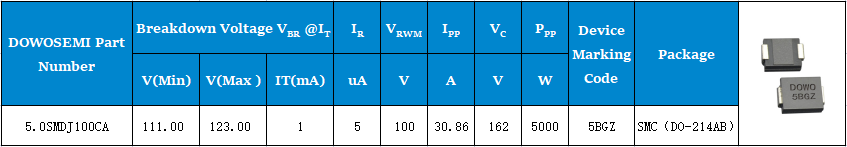

5)DO-214AB封装:SMCJ100A、SMCJ100CA、SMDJ100A、SMDJ100CA、5.0SMDJ100A、5.0SMDJ100CA;
6)P600封装:3KP100A、3KP100CA、5KP100A、5KP100CA、15KP100A、15KP100CA;
查看上述TVS型号产品手册,会发现,除了工作电压都是100V之外,它们的最小最大击穿电压和钳位电压也是相同的,不同的是峰值脉冲电流、峰值脉冲功率、封装形式。工作电压相同,峰值脉冲功率越大的,则其过电压防浪涌能力就越强,就比如,15KP100CA的防浪涌过压保护能力要比3KP100CA的要强。但是,这并不意味着,电路保护器件选型,过电压防浪涌能力越强越好,而是要根据电路的情况和保护需求来决定的,当然,成本也是很多客户需要考虑的因素之一。关于100V瞬态抑制二极管选型选用,建议咨询TVS厂家东沃电子产品工程师,一对一免费为您选型:136 7581 6901(微信同号)朱工
