瞬态抑制二极管耐压值,怎么看?
发表日期:2022-03-15浏览:1825
“瞬态抑制二极管耐压值,怎么看?”这是四川成都客户向东沃电子咨询的一个问题。话说回来了,这个问题也是咨询率比较高的一个问题。在实际应用中,电子工程师选型,常常喜欢把瞬态抑制二极管钳位电压说成耐压值。为此,这个问题,客户实际问的是瞬态抑制二极管钳位电压应该怎么看?

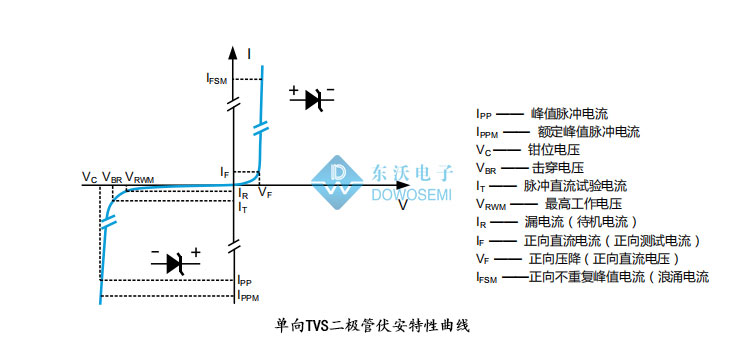

瞬态抑制TVS二极管选型过程中,会涉及到工作电压、击穿电压、钳位电压、峰值脉冲电流、峰值脉冲功率、漏电流、封装这些参数。钳位电压指的是施加规定波形的峰值脉冲电流IPP时,TVS两端测得的峰值电压。在选型应用中,TVS二极管的钳位电压要小于后级被保护电路中的损坏电压。那么,当知道这个瞬态抑制二极管型号时,怎么查看其耐压值(钳位电压)呢?

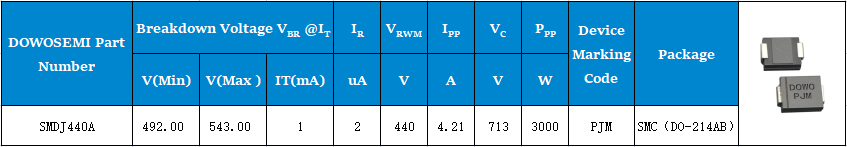

举个例子,品牌东沃TVS二极管SMDJ440A,查看产品手册可知,SMDJ440A单向TVS,SMDJ系列,具体参数如下:
工作电压:440V击穿电压:492V-543V
钳位电压:713V
峰值脉冲电流:4.21A
峰值脉冲功率:3000W
封装形式:SMC(DO-214AB)
丝印标识:PJM
细心观察会发现,SMDJ440A的钳位电压大于其击穿电压大于其工作电压。工作电压不用查看规格书,单单根据型号就能看出来,其中数字440就是工作电压440V,而其他参数就要查看对应的产品手册才能确认!关于“瞬态抑制TVS二极管耐压值,怎么看?”这个话题就分享到这儿了,想了解更多电路保护器件选型、型号、参数、价格、现货等方面信息的伙伴们,可直接咨询东沃电子产品工程师:136 7581 6901(微信同号)朱工
