网口TVS、ESD选型

近日，咨询有关各类网口通讯接口静电防护方案和网口TVS选型的客户，尤其地多了起来，比如：以太网RJ45接口防雷保护方案、USD3.0接口保护用TVS选型、HDMI接口静电保护ESD器件如何选用……网口种类有很多：以太网RJ45网口、USB2.0接口、USB3.0接口、RJ11接口、RS485接口、HDMI接口、10G以太网口、I2C接口、I/O接口、VGA接口、100M以太网口、1000M以太网POE网口……不同的网口不同的防护需求，方案设计和保护器件（TVS二极管、ESD静电保护器件、MOV压敏电阻、GDT陶瓷气体放电管、PPTC自恢复保险丝等等）也是不一样的。接下来，专业电路保护器件厂家及高品质保护方案提供商东沃电子，为您科普几个典型网口浪涌静电防护方案。

一、1000M以太网POE网口保护及TVS选型

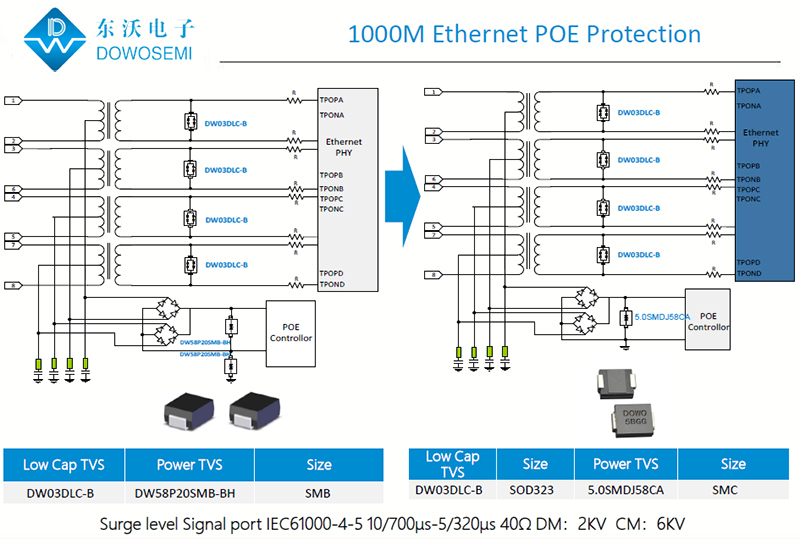

从1000M以太网POE网口保护方案设计图可知，保护器件选用了东沃品牌自主研发、生产、销售的ESD二极管DW03DLC-B（SOD-323封装）和TVS二极管5.0SMDJ58CA（SMC封装），具体参数详见产品手册。该方案满足：Surge level Signal port IEC61000-4-5 10/700μs-5/320μs 40Ω DM：2KV CM：6KV。

二、HDMI接口ESD静电保护方及TVS选型

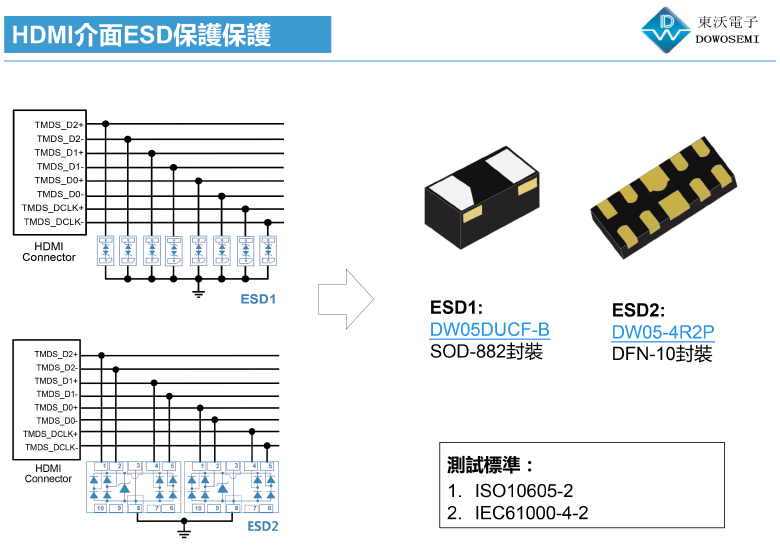

从HDMI接口ESD静电保护方案图可知，器件选用的是东沃电子（DOWOSEMI）品牌ESD：DW05DUCF-B（SOD-882封装）、DW05-4R2P（DFN-10封装），响应速度快、低结电容、低漏电流、封装体积小、节约PCB空间，便于工程师设计。该方案满足ISO10605-2和IEC61000-4-2，等级4，接触放电8KV，空气放电15KV。

三、USB3.0接口静电保护及TVS选型

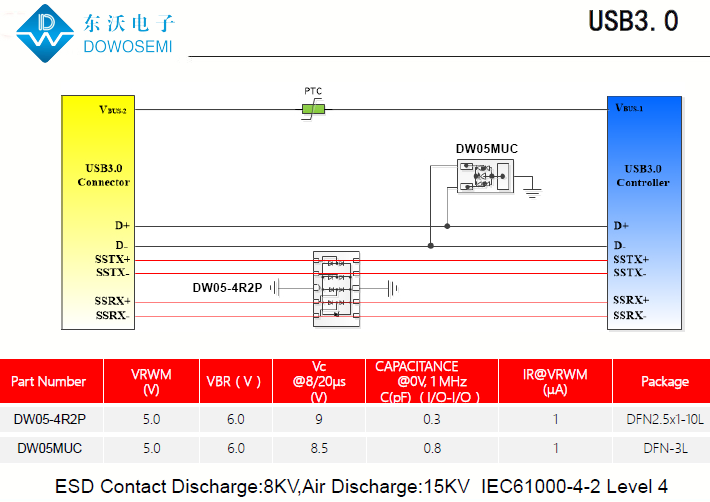

从USB3.0接口静电浪涌防护方案图可知，保护器件选用了低电容TVS二极管DW05-4R2P（DFN2.5x1-10L封装，结电容0.3pF）、DW05MUC（DFN-3L封装，0.8pF），具体参数详情可向东沃电子索取产品规格书！该保护方案符合IEC61000-4-2 等级4，静电接触放电8KV，空气放电15KV！

想了解更多有关网口接口静电浪涌防护方案及TVS选型、型号、参数、样品、价格等信息，直接咨询厂家东沃电子DOWOSEMI：136 7581 6901（微信同号）朱工
