220V压敏电阻（MOV）选择，型号有哪些？
发表日期：2022-03-08浏览：7866
直插式压敏电阻选用选型，其中压敏电压是重要参数之一，也是压敏电阻选型过程中第一步需要确认的参数值。那么，金属氧化物压敏电阻选型，压敏电压该如何计算呢？接下来，压敏电阻厂家东沃电子关于压敏电压的问题，详细阐述一下。

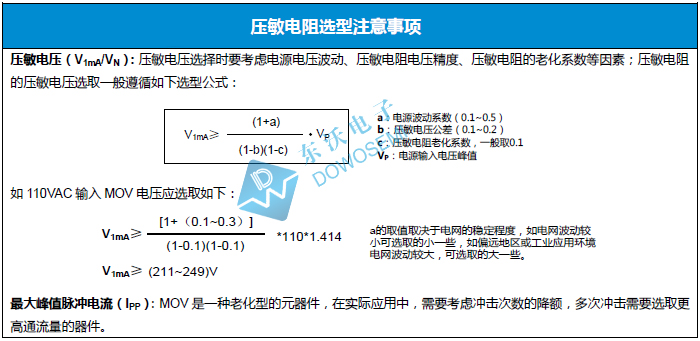

如上图，可知，压敏电阻电压选择时，要考虑电源电压波动、MOV电压精度、MOV老化系数等因素。具体MOV选型公式，如上图。当然，在实际应用中，很多客户仍然不太明白压敏电阻MOV选型技巧，往往更愿意咨询有选型服务支持的MOV厂家。东沃电子工程师，熟练掌握各种电路保护器件选型技巧，同时，有着丰富的实际保护方案设计经验和优质的服务，为电路安全保驾护航。

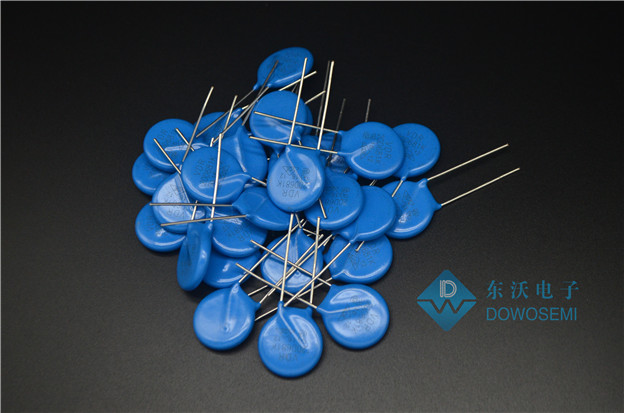

直插式压敏电阻，根据陶瓷直径大小分，有5mm、7mm、10mm、14mm、20mm、25mm等，也就是常说的05D系列、07D系列、10D系列、14D系列、20D系列、25D系列等MOV，它们之间的区别主要在于陶瓷直径尺寸越大，浪涌防护能力就越强。查看东沃电子压敏电阻MOV产品手册可知，压敏电压有：18V（15-21.6）、22V（19.5-26）、27（24-31）V、33（29.5-36.5）V、39（35-43）V、47（42-52）V、56（50-62）V、68（61-75）V、82（74-90）V、100（90-110）V、120（108-132）V、150（135-165）V、180（162-198）V、200（185-225）V、220（198-242）V、240（216-264）V、270（243-297）V、300（270-330）V、330（297-363）V、360（324-396）V、390（351-429）V、430（387-473）V、470（423-517）V、510（459-561）V、560（504-616）V、620（558-682）V、680（612-748）V、750（675-825）V、780（702-858）V、820（738-902）V、910（819-1001）V、1000（900-1100）V、1100（990-1210）V、1200（1080-1320）V、1400（1260-1540）V、1600（1400-1760）V、1800（1620-1980）V。
那么，220V电压的压敏电阻（MOV）型号有哪些？220V压敏电阻怎么选择？这里所说的220V电压，指的是MOV的压敏电压。查看各系列直插压敏电阻MOV产品手册可知，压敏电压220V的压敏电阻型号有：
1）标准型压敏电阻MOV：05D221K、07D221K、10D221K、14D221K、20D221K、25D221K。
2）高浪涌型压敏电阻MOV：05D221KJ、07D221KJ、10D221KJ、14D221KJ、20D221KJ、25DD221KJ。
压敏电阻14D221K和25D221K这两者之间有什么区别呢？具体参数如下：
1）14D221K压敏电阻参数
压敏电压：220（198-242）V交流电压：140V
直流电压：180V
钳位电压：360V
峰值脉冲电流：50A
耐受浪涌电流：4500A
额定功率：0.6W
结电容：830pF
2）25D221K压敏电阻参数
压敏电压：220（198-242）V交流电压：140V
直流电压：180V
钳位电压：360V
峰值脉冲电流：150A
耐受浪涌电流：15000A
额定功率：1.2W
结电容：2900pF
通过对比发现，14D221K和25D221K的压敏电压、交流电压、直流电压和钳位电压是相同的，25D221K的峰值脉冲电流、耐受浪涌电流、额定功耗、结电容都比14D221K大很多。那么，使用哪个型号的压敏电阻，还需要根据电路的情况和保护需求来决定。关于220V电压压敏电阻就分享到这儿，想了解更多有关压敏电阻选型、型号、参数、价格、样品等信息，随时咨询厂家东沃电子DOWOSEMI：136 7581 6901（微信同号） 朱工
