SMF05C静电保护器件 封装SOT-363 电压5V

发表日期:2022-03-07浏览:1052

前段时间,有客户咨询:SMF05C是什么电子元器件?有什么作用?具体参数有哪些?根据客户发来的实物产品图片,东沃电子产品工程师确认了SMF05C是ESD静电保护二极管。接下来,东沃电子从SMF05C静电保护器件的特性、参数、应用详细展开讲解。


ESD二极管SMF05C特性

查看东沃电子SMF05C静电保护器件产品手册,可知,SMF05C具体特性如下:

·IEC 61000-4-2 Level 4 ESD Protection:±12kV Contact Discharge, ±17kV Air Discharge
·100W Peak pulse Power (8/20us)
·Low clamping voltage
·Working voltage: 5V
·Low leakage current
·RoHS compliant
·Protecting 5 unidirectional lines
·Capacitance: 100pF Typ.

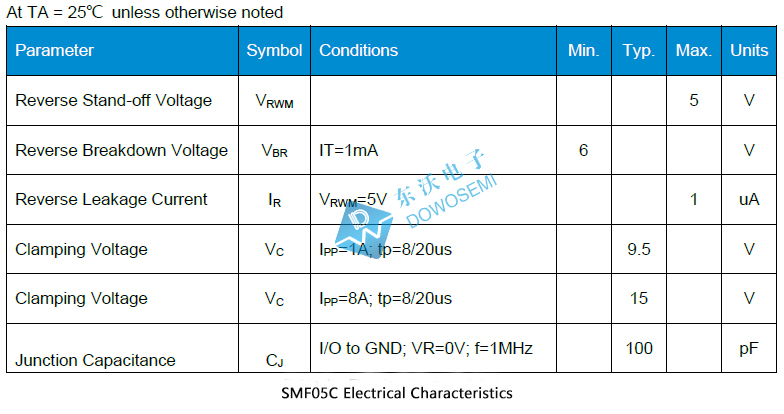

ESD二极管SMF05C参数

反向关态电压(典型值):5V
击穿电压(最小值):6V
钳位电压(最大值)@ Ipp:15V
峰值脉冲电流(tp=8/20us)@25℃:8A
峰值脉冲功率(tp=8/20us)@25℃:100W
漏电流IR:1uA
结电容CJ:100pF

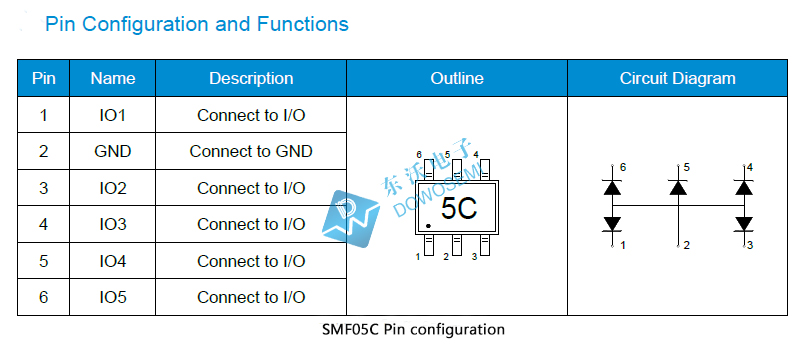

器件封装:SOT-363
丝印标识:.5C
Quantity per reel:3000 PCS

ESD二极管SMF05C应用

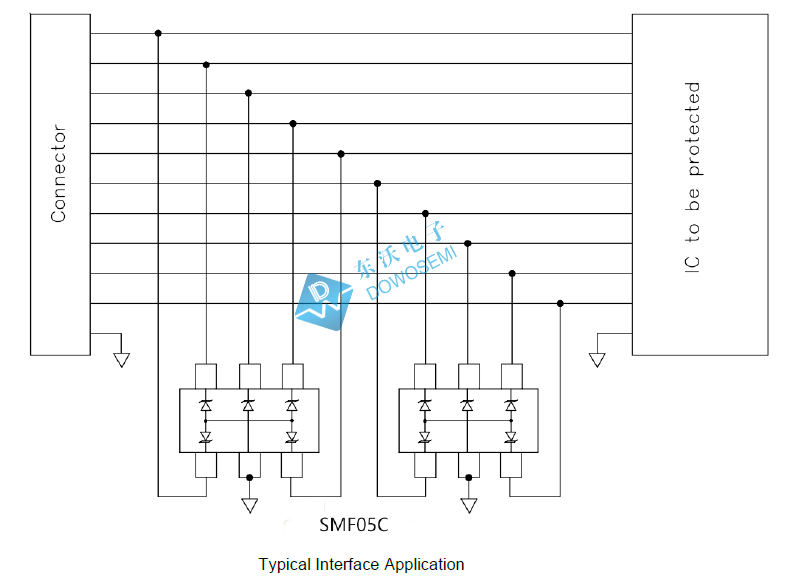

Cellular Handsets and Accessories, Cordless Phones, Personal Digital Assistants (PDA’s), Notebooks & Handhelds, Digital Cameras, Portable Instrumentation……SMF05C静电保护器件典型接口应用如下图:


想了解更多静电防护方案、ESD二极管选型、参数、应用、样品、报价等信息,直接咨询ESD厂家东沃电子:136 7581 6901(微信同号)朱工
