一文读懂：自恢复保险丝

传统保险丝作为过流保护时，仅仅能起到一次保护的作用，烧断之后就需要重新更换，浪费时间、增加维修成本。自恢复保险丝，新型过流保护元器件，具备保护、自动复原双重功能。那么，关于自恢复保险丝，您知道多少呢？东沃电子（DOWOSEMI），专业电路保护器件厂家，对于自恢复保险丝有着深入的了解。接下来，与东沃电子一起走进自恢复保险丝的世界！

自恢复保险丝工作原理

自恢复保险丝PPTC是由高分子聚合物及导电材料等混合制成的。正常情况下，导电材料通过聚合物材料构成三维导电通道，PPTC阻值很小；当有异常大电流通过时，PPTC温度迅速上升，聚合物材料随即膨胀，使得导电通道断开，引起阻抗剧增，通过的电流变小，电路如同断开，以达到保护。当异常大电流消失后，自恢复保险丝的自热不足以维持其高阻状态，其阻抗又恢复到低阻状态。与传统保险丝相比，PPTC具有可自复、小体积、高可靠性等优点。

自恢复保险丝动作原理

自恢复保险丝的动作原理是一种能量的动态平衡，流过PPTC的电流由于PPTC的关系产生热量，产生的热全部或部分散发到环境中，而没有散发出去的热便会提高PPTC的温度。

正常工作时，温度较低，产生的热和散发的热达到平衡，为此PPTC处于低阻状态，不动作。当流过PPTC的电流增加或环境温度升高，如果达到产生的热和散发的热平衡时，PPTC仍不动作。当电流或环境温度再提高时，PPTC达到较高的温度。若此时电流或环境温度继续再增加，产生的热量会大于散发出去的热量，使得PPTC元件温度骤增，在此阶段，很小的温度变化会造成阻值的大幅提高，这时PPTC处于高阻保护状态，阻抗的增加限制了电流，电流在很短时间内急剧下降，从而保护电路设备免受损坏，只要施加的电压所产生的热量足够PPTC散发出的热量，处于变化状态下，PPTC便能一直处于动作状态（高阻状态）。当施加的电压消失时，PPTC便自动恢复低阻状态。

自恢复保险丝应用领域

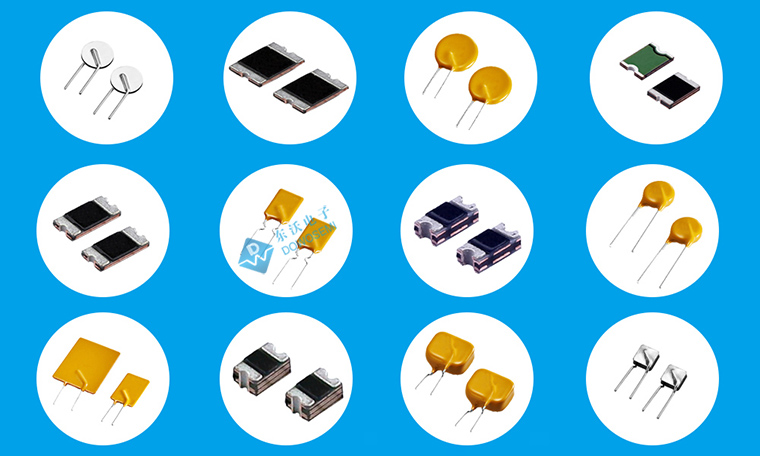

东沃电子自恢复保险丝封装多样，型号齐全，根据贴片和直插分，有：

贴片自恢复保险丝PPTC：DW-USM(L)系列、DW-TSM(L)系列、DW-SM系列、DW-NSM(L)系列、DW-MSML系列、DW-ISM(L)系列；

直插自恢复保险丝PPTC：DWPH系列、DWP75系列、DWP60系列、DWP33系列、DWP30系列、DWP16系列、DWP06系列、DWM系列、DWBV系列、DWBR系列、DWBN系列、DWLV系列、DWB系列；

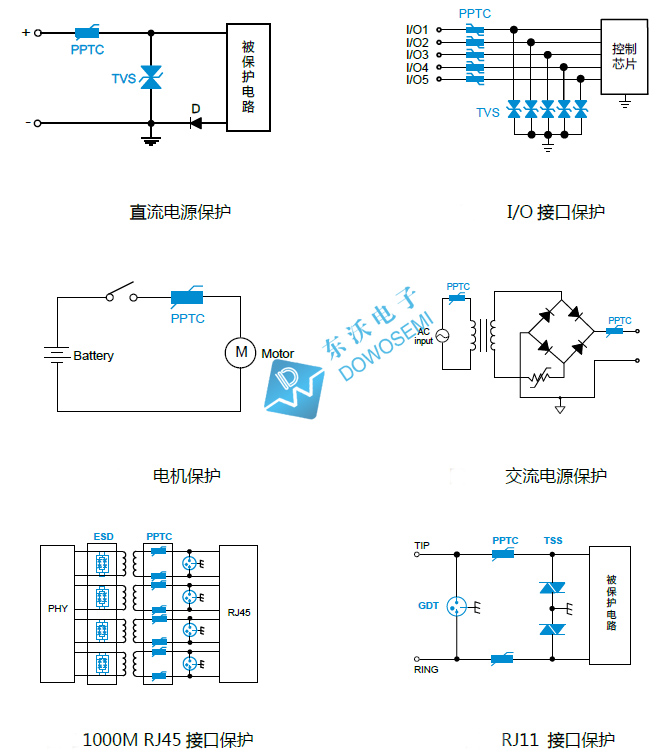

自恢复保险丝应用范围极其广泛，主要应用体现在：

1）电讯及网络：用户终端设备、类比/模拟线路卡、T1/E1设备、ISDN设备、ASDL设备、HDSL设备、总配线架保安单元、有线电话/中心局至用户电缆线等等。

2）电脑与多媒体：CPU/IC的保护、IEEE 802.3以太网LAN、IEEE 1394、I/O端口、LCD监视器/显示器、LNB卫星机顶盒、扬声器、PC卡和插槽、智慧卡、智能卡阅读器、DDC视频端口DVI、USB、POS设备等等。

3）工业及汽车行业：电磁负载、马达、风扇、吹风机、卤素灯、火警设备、电子镇流器、电子安全器、变压器、印刷电路版及铜铂线、保护电气连接线/线束等等。

4）电池及可携式电子设备：锂电池及电池组、保护可充电池组、线性AC/DC转换器、保护可携式电子产品的输入端口、DC点烟器的电源转化器等等。
