双向ESD二极管，有哪些型号？

ESD二极管的工作原理之前科普过好多次，在这里就不再详述了。ESD二极管根据方向来分，有单向ESD二极管和双向ESD二极管。那么，问题来了，如何区分一个ESD物料是单向还是双向呢？由于不同品牌厂商对ESD二极管型号命名方式有很多大差异，为此，单单根据型号来判断是比较困难的。因此，想要精准确认ESD单双向，可查看料号的产品手册。

相信很多新老电子工程师都知道，双向ESD二极管，在焊接时，是不需要区分正负极性的。单向ESD二极管，如果是两只脚的，焊接时就需要区分正负极性，有阴极线的一端为负极，则另一端为正极；如果是多只脚的单向ESD二极管，焊接时不需要区分正负极性。

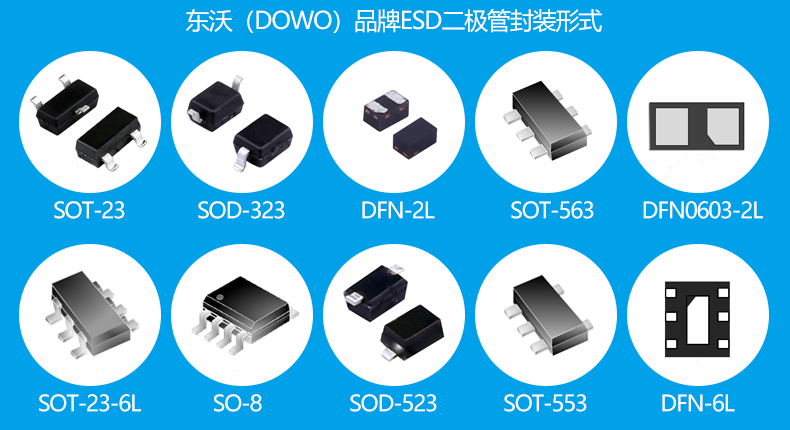

那么，双向ESD二极管型号，有哪些呢？品牌东沃电子（DOWOSEMI）供应的ESD二极管，封装多样，有SOD-323、SOD-323F、SOD-523、SOD-723、SOD-923、SOT-23、SOT-523、SOT-553、SOT-563、SO-8、SOT-23-6L、DFN1006-2L、DFN0603-D等等；工作电压范围2.5V-70V，型号齐全。查看东沃电子ESD二极管产品选型手册可知，双向ESD二极管型号有：

DW03DLCX-B-S、DW03DLC-B-S、DW03DLC-BN-S、DW05DLC-B-S、DW08DLC-B-S、DW12DLC-B-S、DW15DLC-B-S、DW18DLC-B-S、DW24DLC-B-S、DW03D3BC-B-E、DW03D-B-S、DW05D-B-01-S、DW05D-B-AT-S、DW05D3LC-B-E、DW05D3LC-B-01-E、DW12D-B-S、DW13D-B-S、DW15D-B-S、DW15D-B-AT-S、DW18D-B-S、DW24D-B-AT-S、DW03D5-B-E、DW05D5BC-B-E、DW05D5-B-E、DW05D7LC-B-E、DW03D9-B-E、DW05D9-B-E、DW03M2T-B-S、DW15M2T-B-S、DW24M2T-B-S、DW05MS-B-S、DW03MFC-B-S、DW03DPF-B-S、DW05D8N-B-01-E、DW05DPF-B-01-S、DW05DRF-B-E、DW05DLVF-B-E、DW03DMS-B-E、DW05DLCS-B-01-E、DW03DS-B-01-E、DW05DS-B-E、DW05DUCS-B-E、DW3.3DF-B-01-E、DW05PGCF-B-E、DW4.5P4N3-B-S……

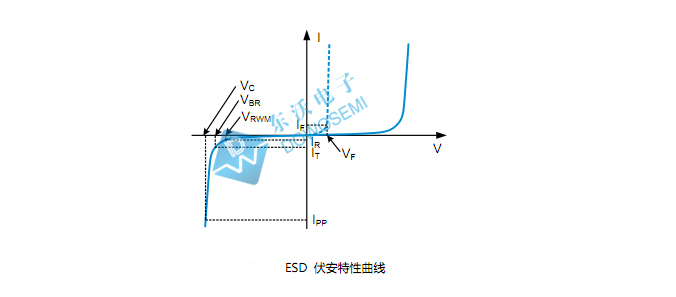

面对众多型号的ESD二极管，该如何选型呢？ESD二极管选型，应该关注的参数有：工作电压、击穿电压、钳位电压、结电容、漏电流、峰值脉冲电流、峰值脉冲功率等等。关于ESD二极管选型，这是个经典永不过时的话题，ESD二极管选型技巧如下：

1）ESD管工作电压要大于电路中最高工作电压；

2）IPP和VC的选择是要根据线路上可能出现的最大浪涌电流来选择IPP的型号，需要注意的是，此时的VC应小于被保护芯片所能耐受的最大峰值电压；

3）用于信号传输电路保护时，要注意所传输信号的频率或传输速率，当信号频率或传输速率较高时，应选用低结电容系列ESD管；

4）根据电路设计布局及被保护线路数选择合适的封装。ESD封装的大小从一定程度上可以反应器件的防护等级大小，一般封装越大的器件可容纳的ESD芯片面积也越大，防护等级也越高，反之亦然。
