22V双向TVS二极管

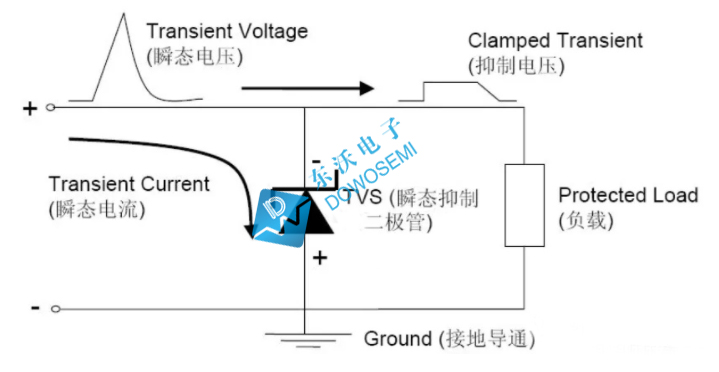

有客户问：工作电压22V的瞬态抑制TVS二极管，有哪些型号？22V双向TVS二极管，该怎么选型选用？同样都是22V电压TVS管，SMAJ22CA、SMBJ22CA、SMCJ22CA、SMDJ22CA、5.0SMDJ22CA之间又有什么区别……瞬态抑制二极管选型过程中，其工作电压是一个很关键的参数，TVS管的工作电压要大于被保护电路的最高工作电压。在TVS工作电压以下，TVS处于截止状态，不导通的，也不会影响电路的正常运行。TVS工作电压低至3.3V，高达600V，甚至更高。目前业内把工作电压大于200V成为高压TVS，工作电压200V以下均为低压TVS。

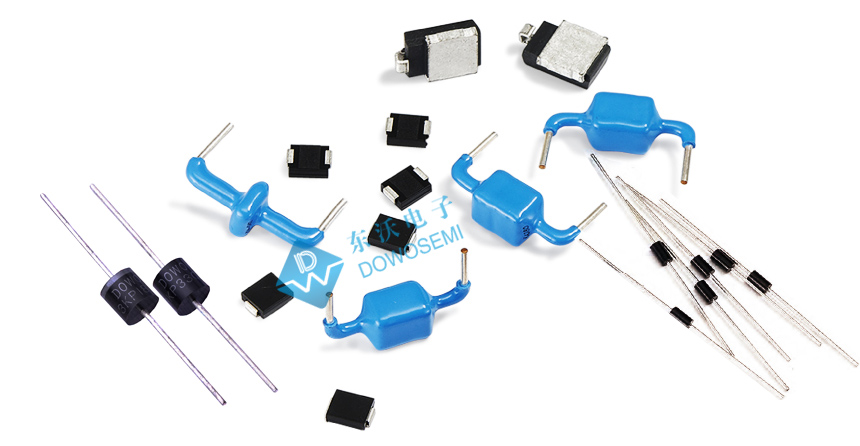

那么，工作电压22V的瞬态抑制TVS二极管，有哪些型号呢？查看国产TVS厂商东沃电子（DOWOSEMI）供应的TVS二极管产品手册可知，22V工作电压TVS管常用型号有：

1）SOD-123封装TVS：SMF22A、SMF22CA、TPSMF22A、SMF4L22A；

2）DO-214AC（SMA）封装TVS：SMAJ22A、SMAJ22CA、TPSMAJ22A、TPSMAJ22CA、SMA6J22A、SMA6J22CA；

3）DO-214AA（SMB）封装TVS：SMBJ22A、SMBJ22CA、TPSMBJ22A、TPSMBJ22CA、SMB10J22A、SMB10J22CA；

4）DO-214AB（SMC）封装TVS：SMCJ22A、SMCJ22CA、TPSMCJ22A、TPSMCJ22CA、SMDJ22A、SMDJ22CA、TPSMDJ22A、TPSMDJ22CA、5.0SMDJ22A、5.0SMDJ22CA、TP5.0SMDJ22A、TP5.0SMDJ22CA；

5）P600（R-6）封装TVS：3KP22A、3KP22CA、5KP22A、5KP22CA、LDP22A、LDP22CA、15KP22A、15KP22CA、20KP22A、20KP22CA；

6）DO-218AB封装TVS：SM5S22A、SM6S22A、SM8S22A、SM8S22CA、SM8T22A、SM8T22CA；

……

从以上型号可以看出，其中尾缀后面A的是单向TVS，尾缀后面CA的是双向TVS。具体如何选用，先来了解下SMAJ22CA、SMBJ22CA、SMCJ22CA、SMDJ22CA、5.0SMDJ22CA之间的区别，查看产品手册会发现，这四个物料的工作电压、击穿电压、钳位电压、漏电流都是一样的，不同的是其封装形式、峰值脉冲电流、峰值脉冲功率。不可否认，它们浪涌防护能力从大到小的排序是：5.0SMDJ22CA > SMDJ22CA > SMCJ22CA > SMBJ22CA > SMAJ22CA。那么，问题来了，TVS二极管选型，是不是选浪涌防护能力越强的越好呢？

答案当然：不是。TVS二极管选型选用，是需要根据电路情况、保护需求、测试条件、成本预算等多方面因素来选择。TVS具体选型，可直接咨询东沃电子：136 7581 6901（微信同号）朱经理！
