直插压敏电阻14D182K和14D182KJ，有什么区别？
发表日期：2021-12-13浏览：1385
14D182K和14D182KJ，属于直插压敏电阻14D系列型号之一，关于它们之间的区别，无非就是参数之间的差异而已。众所周知，电子工程师在选用压敏电阻时，是要根据压敏电阻的参数来选型的，其中涉及的主要参数有：工作电压、压敏电压、钳位电压、通流量、能量、结电容等等。品牌东沃电子专业供应14D系列压敏电阻，关于14D182K和14D182KJ参数，详见“VDR-14D series datasheets”产品规格书手册，可知：
14D182K压敏电阻参数：
Maximum Allowable Voltage：AC 1000V DC 1465VVaristor Voltage：1800V（1620V-1980V）
Maximum Clamping Voltage：2970V
Withstanding Surge Current：4500A
Energy 10/1000μS：250A
Rated Powe：0.6W
Typical Capacitance：130pF
14D182KJ压敏电阻参数：
Maximum Allowable Voltage：AC 1000V DC 1465VVaristor Voltage：1800V（1620V-1980V）
Maximum Clamping Voltage：2970V
Withstanding Surge Current：6000A
Energy 10/1000μS：335A
Rated Powe：0.6W
Typical Capacitance：130pF

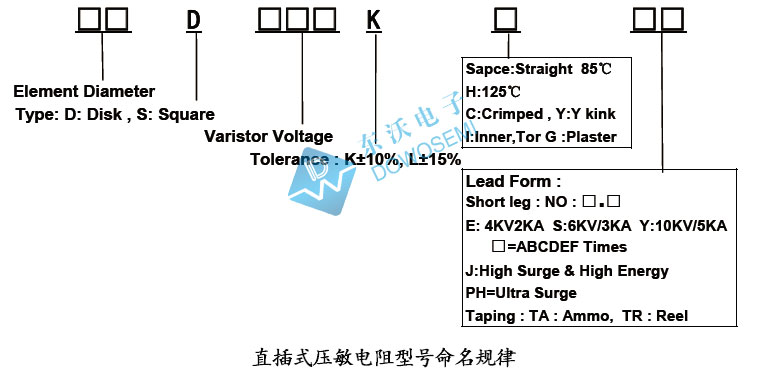

从参数可以看出，14D182KJ通流量和能量值都比14D182K大，同时根据直插式压敏电阻型号命名方式可知，14D182KJ属于高浪涌、高能量压敏电阻，也是大家常说的“高焦耳压敏电阻”；而14D182K则属于常规型压敏电阻。14D封装系列压敏电阻，电压18V-1800V，承受浪涌电流1000A-6000A，陶瓷片直径14mm，具体型号有：
常规型系列：14D180L、14D220K、14D270K、14D330K、14D390K、14D470K、14D560K、14D680K、14D820K、14D101K、14D121K、14D151K、14D181K、14D201K、14D221K、14D241K、14D271K、14D301K、14D331K、14D361K、14D391K、14D431K、14D471K、14D511K、14D561K、14D621K、14D681K、14D751K、14D781K、14D821K、14D911K、14D102K、14D112K、14D122K、14D142K、14D162K、14D182K；
高焦耳系列：14D180LJ、14D220KJ、14D270KJ、14D330KJ、14D390KJ、14D470KJ、14D560KJ、14D680KJ、14D820KJ、14D101KJ、14D121KJ、14D151KJ、14D181KJ、14D201KJ、14D221KJ、14D241KJ、14D271KJ、14D301KJ、14D331KJ、14D361KJ、14D391KJ、14D431KJ、14D471KJ、14D511KJ、14D561KJ、14D621KJ、14D681KJ、14D751KJ、14D781KJ、14D821KJ、14D911KJ、14D102KJ、14D112KJ、14D122KJ、14D142KJ、14D162KJ、14D182KJ；
以上内容主要介绍14D182K和14D182KJ的区别及14D系列压敏电阻型号。除了14D系列之外，东沃电子直插式压敏电阻还有：05D、07D、10D、20D、25D等封装系列，品质卓越、现货库存、免费样品、支持小批量试产、交期迅速，询价直接联系：136 7581 6901（微信同号）朱经理
