单向TVS二极管

TVS瞬态抑制二极管，根据方向来分，有单向和双向之分；根据外形来看，有直插和贴片之分；根据工作电压来分，有高压和低压之分；根据功率大小来分，有小功率和大功率之分；根据结电容来分，有低电容和高电容之分；根据用途来分，有常规型TVS和汽车级TVS……关于单向TVS和双向TVS的区别，之前就分享过了，但是仍然有很多客户不明白。在这里，TVS厂家东沃电子话不多说，直接开门见山为您分析下。

单向TVS和双向TVS的区别

1）极间电容不同：单向TVS的极间电容要比双向TVS的大；

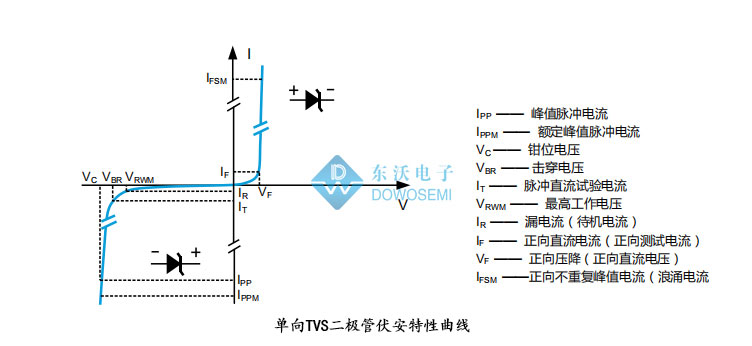

2）电流曲线不同：单向TVS电路符号与稳压二极管相同，其正向特性与普通二极管相同，反向特性为典型的PN结雪崩器件；双向TVS正反向都是典型的PN结雪崩器件。
3）应用不同：单向TVS一般用在直流电路中，双向TVS用在交流保护中。

单向TVS和双向TVS的区分

1）看规格书：Uni代表单向，Bi代表双向；
2）看型号：型号尾缀后面A是单向，CA是双向，如：SM8S30A是单向TVS，SM8S30CA是双向TVS；
3）万用表：单向TVS一边通，双向TVS两边都有电压；

单向TVS二极管，型号有哪些？

那么，单向TVS二极管型号有哪些呢？如何选用呢？单向瞬态抑制TVS二极管封装多样，型号齐全：

1）SOD-123封装：SMF3.3A~SMF350A（功率200W、电压3.3V~350V）、TPSMF13A~TPSMF58A（功率200W、电压13V~58V）、SMF4L5.0A~SMF4L85A（功率200W、电压5V~85V）；

2）SMA封装：SMAJ5.0A~SMAJ440A（功率400W、电压5V~440V）、P4SMA6.8A~P4SMA600A（功率400W、电压5.8V~513V）、TPSMAJ10A~TPSMAJ85A（功率400W、电压10V~85V）、SMA6J5.0A~SMA6J58A（功率600W、电压5V~58V）；

3）SMB封装：SMBJ5.0A~SMBJ440A（功率600W、电压5V~440V）、P6SMB6.8A~P6SMB600A（功率600W、电压5.8V~513V）、TPSMBJ11A~TPSMBJ170A（功率600W、电压11V~170V）、SMB10J5.0A~SMB10J85A（功率1000W、电压5V~85V）；

4）SMC封装：1.5SMC6.8A~1.5SMC600A（功率1500W、电压5.8V~513V）、SMCJ5.0A~SMCJ440A（功率1500W、电压5V~440V）、TPSMCJ10A~TPSMCJ78A（功率1500W、电压10V~78V）、SMDJ5.0A~SMDJ440A（功率3000W、电压5V~440V）、TPSMDJ10A~TPSMDJ43A（功率3000W、电压10V~43V）、5.0SMDJ11A~5.0SMDJ440A（功率5000W、电压11V~440V）、TP5.0SMDJ10A~TP5.0SMDJ58A（功率5000W、电压10V~58V）；

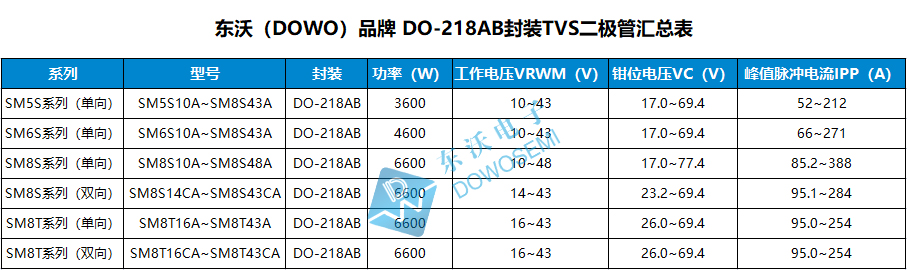

5）DO-218AB封装：SM5S10A~SM5S43A（功率3600W、电压10V~43V）、SM6S10A~SM6S43A（功率4600W、电压10V~43V）、SM8S10A~SM8S48A（功率6600W、电压10V~48V）、SM8T16A~SM8T43A（功率6600W、电压16V~43V）；

6）DO-15封装：SA5.0A~SA190A（功率500W、电压5V~190V）、P6KE6.8A~P6KE600A（功率600W、电压5.8V~513V）；

7）DO-41封装：P4KE6.8A~P4KE600A（功率400W、电压5.8V~513V）；

8）DO-201封装：1.5KE6.8A~1.5KE600A（功率1500W、电压5.8V~513V）；

9）P600封装：3KP5.0A~3KP440A（功率3000W、电压5V~440V）、5KP5.0A~5KP440A（功率5000W、电压5V~440V）、LDP10A~LDP60A（功率5000W、电压10V~60V）、15KP17A~15KP280A（功率15000W、电压17V~280V）、30KP28A~30KP320A（功率30000W、电压28V~320V）；
