直插式压敏电阻07D系列，型号齐全

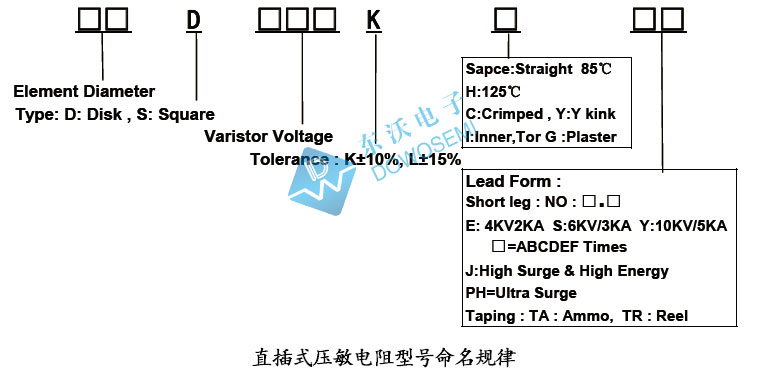

一位来自深圳的客户向东沃电子寻求帮助：“直插式压敏电阻07D821K和07D821KJ这两者之间，有什么区别？”根据型号可以判断出，07D821K和07D821KJ属于07D系列直插式压敏电阻，根据直插式压敏电阻型号命名规律，如下图，会发现：

07：压敏电阻陶瓷片的直径07mm；D：Disk, S:Square；821代表压敏电阻电压；K:±10%, L:±15%；J:High Surge & High Energy。由此可见，07D821K和07D821KJ，属于07D系列，他们之间区别在于前者是常规型压敏电阻，后者是高通流高能量压敏电阻。直插式压敏电阻根据直径可分为：05D、07D、10D、14D、20D、25D。接下来，压敏电阻厂家东沃电子从特性、应用、型号三方面带您认识07D系列直插压敏电阻。

07D系列直插压敏电阻特性

* Wide operating voltage (V1mA) range from 18V to 820V.
* Fast responding to transient over-voltage.
* Large absorbing transient energy capability.
* Low clamping ratio and no follow-on current.
* Meets MSL level 1, per J-STD-020.
* Insulation Resistance: > 100MΩ.
* Safety number : CUL- E317616  VDE- 40028836  CQC-12001076478  ISO9001-2018.

07D系列直插压敏电阻应用

* Transistor, Diode, IC, Thyristor or Triac semiconductor protection.
* Surge protection in consumer electronics.
* Surge protection in industrial electronics.
* Surge protection in electronic home appliances, gas and petroleum appliances.
* Relay and electromagnetic valve surge absorption.

07D系列直插压敏电阻型号

常规型：07D180L、07D220K、07D270K、07D330K、07D390K、07D470K、07D560K、07D680K、07D820K、07D101K、07D121K、07D151K、07D181K、07D201K、07D221K、07D241K、07D271K、07D301K、07D331K、07D361K、07D391K、07D431K、07D471K、07D511K、07D561K、07D621K、07D681K、07D751K、07D781K、07D821K;

高浪涌/能量型：07D180LJ、07D220KJ、07D270KJ、07D330KJ、07D390KJ、07D470KJ、07D560KJ、07D680KJ、07D820KJ、07D101KJ、07D121KJ、07D151KJ、07D181KJ、07D201KJ、07D221KJ、07D241KJ、07D271KJ、07D301KJ、07D331KJ、07D361KJ、07D391KJ、07D431KJ、07D471KJ、07D511KJ、07D561KJ、07D621KJ、07D681KJ、07D751KJ、07D781KJ、07D821KJ；

在实际应用中，具体选用什么型号的压敏电阻为电路安全护航，还需要根据电路情况和保护需求来确定。压敏电阻选型是一门学问，专业的事情找专业的人做。压敏电阻选型，东沃电子从电路保护方案设计、器件选型、免费样品、批量试产一站式为您服务，详情咨询：136 7581 6901（微信同号）朱经理
