SM8S36CA二极管参数
发表日期:2021-12-02浏览:652

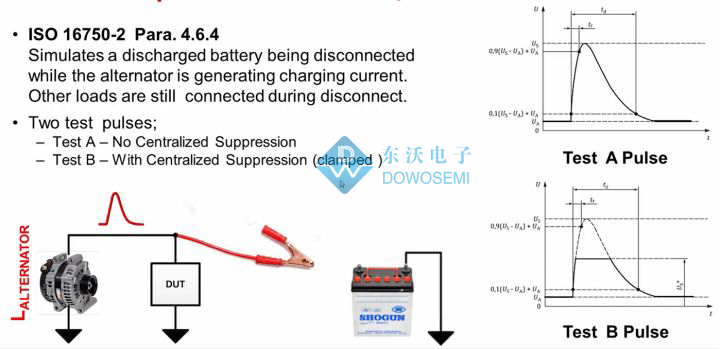

提及SM8S36CA、SM8S33A、SM8S30A、SM8S36A、SM8S18A、SM8S20CA、SM8S33CA、SM8S48A、SM8S24A、SM8S43CA等型号瞬态电压抑制二极管(TVS),这些对于从事汽车电子产品的工程师来说,并不陌生。在实际应用中,很多汽车电子产品被要求过7637测试,尤其是7637-5A/5B波形测试,最具挑战力的一项测试。那么,车载电子产品如何顺利通过7637测试呢?
DO-218AB封装汽车级TVS二极管,凭借低电压、低电容、大瞬态功率、低漏电流、击穿电压偏差小、钳位电压易控制、响应速度快、小体积、易安装、无损坏极限、可靠性高等优势,广泛应用于汽车电子敏感设备中,给车载电子产品带来更高的稳定性和可靠性。DO-218AB封装系列产品有SM5S系列(功率3600W)、SM6S系列(功率4600W)、SM8S系列(功率6600W)、SM8T系列(功率6600W)。其中,SM8S系列汽车级TVS二极管经常被应用到,具体型号有:
SM8S10A、SM8S11A、SM8S12A、SM8S13A、SM8S14A、SM8S14CA、SM8S15A、SM8S15CA、SM8S16A、SM8S16CA、SM8S17A、SM8S17CA、SM8S18A、SM8S18CA、SM8S20A、SM8S20CA、SM8S22A、SM8S22CA、SM8S24A、SM8S24CA、SM8S26A、SM8S26CA、SM8S28A、SM8S28CA、SM8S30A、SM8S30CA、SM8S33A、SM8S33CA、SM8S36A、SM8S36CA、SM8S40A、SM8S40CA、SM8S43A、SM8S43A、SM8S48A、SM8S48CA。

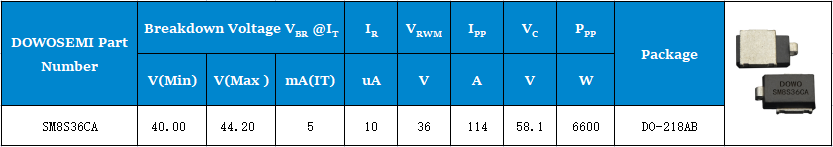

具体参数详情,详见对应型号产品手册,以SM8S36CA双向TVS管为例,二极管参数如下:
峰值脉冲功率:6600W峰值脉冲电流:114A
工作电压:36V
击穿电压:40.0V~44.2V
钳位电压:58.1V
封装形式:DO-218AB
漏电流:10uA
车载电子产品有12V系统和24V系统之分,同种波形,不同测试条件(US、Ri、td、Pulses等),TVS二极管选型是有差异的。TVS瞬态抑制二极管选用和选型,可直接咨询东沃电子:136 7581 6901(微信同号)朱经理。东沃TVS瞬态抑制二极管品质可靠、交期迅速、现货直供、免费样品、支持小批量试产,竭诚欢迎广大新老客户带料前来询价!
