0805和SOD-323封装，有什么关系？

在二三极管中，关于1206、0805、0603、0402、0201等这些英制封装尺寸，相信有些电子工程师并不会觉得陌生。封装尺寸等于长乘以宽，是实物封装的尺寸，并不是焊接或PCB封装图的尺寸。在实际应用中，有些工程师习惯使用英制封装尺寸来询料，当然也有些工程师更偏向使用SOD-123、SOD-323、SOD-523等这类封装。那么，1206、0805、0603、0501、0402、0201等封装尺寸对应的是什么封装呢？

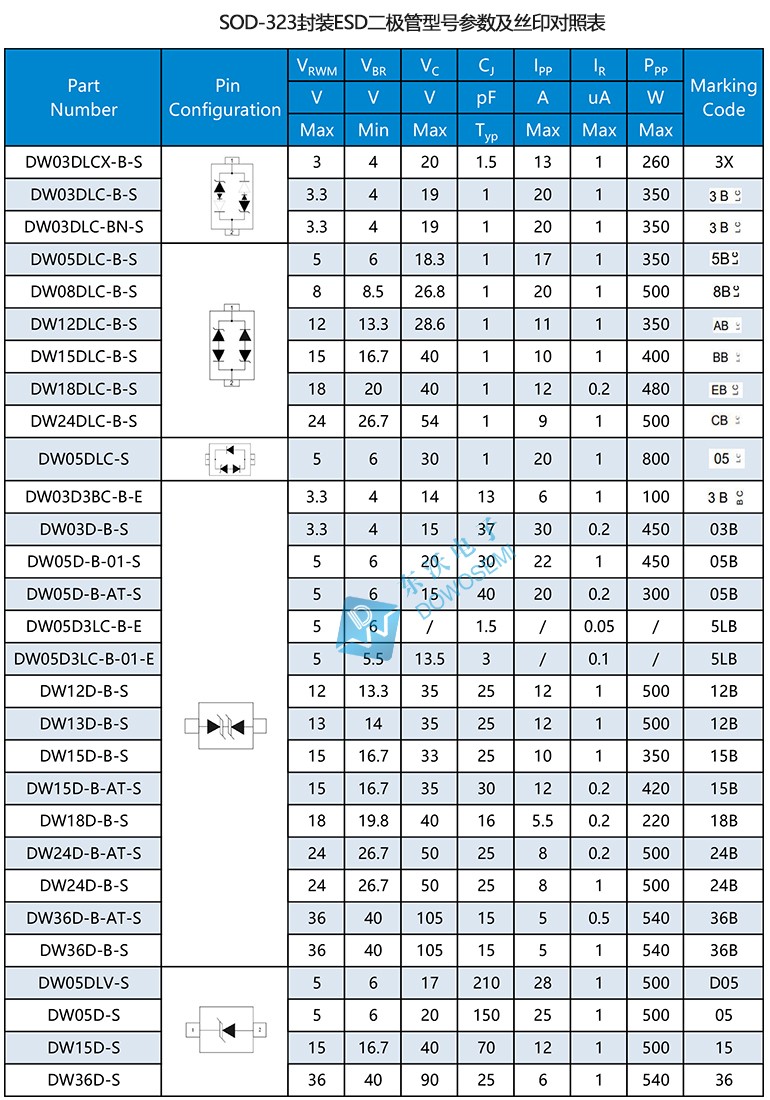

可见，SOD-323封装尺寸刚好和0805封装尺寸相同。有客户询料0805（SOD-323）封装系列ESD二极管，查询“东沃电子ESD二极管产品手册”可知，0805（SOD-323）封装ESD二极管具体型号有：

1）3V 静电保护元件：DW03DLCX-B-S、DW03D-B-S、DW03DLC-BN-S；

2）3.3V静电保护元件：DW03D3BC-B-E、DW03DLC-B-S、DW03DX1-S；

3）4.5V静电保护元件：DW4.5D3HP3K-B-S；

4）5V静电保护元件：DW05DLC-B-S、DW05DLC-S、DW05DLV-S、DW05D3LC-B-01-E、DW05D3LC-B-E、DW05D-B-01-S、DW05D-B-AT-S、DW05D-S、DW05D3D-AT-E、DW05DLC-B-AT-S；

5）7V静电保护元件：DW07D3HP3K-S；

6）8V静电保护元件：DW08DLC-B-S；

7）12V静电保护元件：DW12DLC-B-S、DW12D-B-S、DW12DLC-BN-S、DW12DLV-S、DW12D-B-AT-S；

8）13V静电保护元件：DW13D-B-S；

9）15V静电保护元件：DW15D-B-S、DW15DLC-B-S、DW15D-B-AT-S、DW15D-S、DW15DLC-B-AT-S；

10）18V静电保护元件：DW18D-B-S、DW18DLC-B-S、DW24D-B-AT-S、DW24D-B-S、DW24D-S；

11）24V静电保护元件：DW24DLC-B-S、DW24D3BC-B-E、DW24DLC-B-AT-S；

12）36V静电保护元件：DW36D-B-AT-S、DW36D-B-S、DW36D-S、DW36D-B-AT-S、DW36D-BH-AT-S；

有关0805（SOD-323）封装ESD二极管参数，详见具体型号产品手册！想了解更多有关0805（SOD-323）封装ESD二极管选型、应用、样品、价格等方面信息，直接咨询东沃电子：137 5773 6996（微信同号）余经理
