30V 5000W常用大功率TVS二极管,型号有哪些?
发表日期:2021-11-08浏览:919

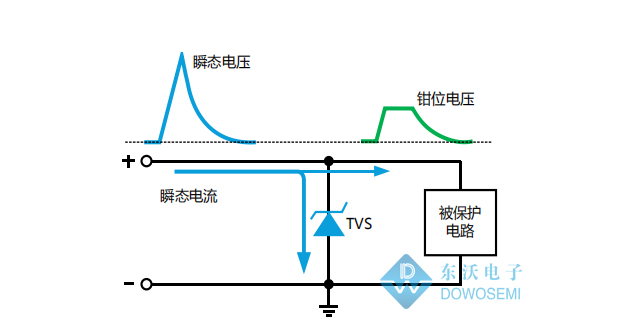

前几日,来自四川重庆的一位客户咨询:常用大功率TVS二极管 30V 5000W,型号有哪些?关于大功率瞬态抑制TVS二极管,已经科普过很多次这方面的文章了,在这里就不再详细阐述了。回归到客户提问的问题可知,重点词是:“30V”、“5000W”,符合这两个条件的瞬态抑制TVS二极管,型号有哪些呢?
根据东沃电子(DOWOSEMI)瞬态抑制TVS二极管产品手册查询可知,功率5000W电压30V的TVS管型号有:
1)R-6/P600封装:5KP30A、5KP30CA;2)SMC/DO-214AB封装:5.0SMDJ30A(丝印5PFK)、5.0SMDJ30CA(丝印5BFK)、TP5.0SMDJ30A(丝印5SBM)、TP5.0SMDJ30CA(丝印5DBM);
5KP30A/5KP30CA二极管参数:
工作电压:30V钳位电压:48.4V
击穿电压:33.3V-36.8V
峰值脉冲功率:5000W
峰值脉冲电流:103.31A
漏电流:2uA

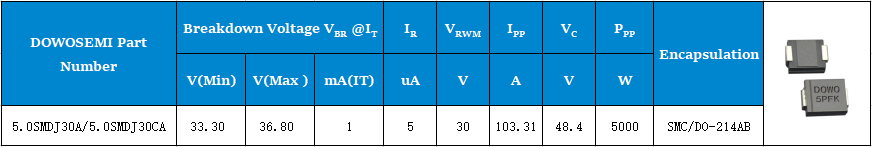

5.0SMDJ30A/5.0SMDJ30CA二极管参数:
工作电压:30V钳位电压:48.4V
击穿电压:33.3V-36.8V
峰值脉冲功率:5000W
峰值脉冲电流:103.31A
漏电流:5uA
TP5.0SMDJ30A/TP5.0SMDJ30CA二极管参数:
工作电压:30V钳位电压:48.4V
击穿电压:33.3V-36.8V
峰值脉冲功率:5000W
峰值脉冲电流:103A
漏电流:2uA
符合AEC-Q101标准
可见,30V 5000W瞬态抑制TVS二极管在工作电压、钳位电压、击穿电压、峰值脉冲功率、峰值脉冲电流是一致的,不同的是有直插贴片之分,有单向双向之分,具体选用什么型号,还需要根据电路情况、保护需求、测试条件、经济预算成本等方面来选择。瞬态抑制TVS二极管参数、应用、选型、样品、报价、现货等方面信息,可直接咨询TVS厂家东沃电子:136 7581 6901(微信同号)朱经理
