数据通信接口静电（ESD）保护器件选型

对于数据通信接口，相信大家并不会觉得陌生，在我们生活中，可谓是随处可见，比如：USB接口、HDMI接口、SD卡、RS-485通讯接口等等。然而，这些数据通信接口极其容易受到人体静电、雷电、浪涌电压瞬变等影响。为此，在实际应用中，数据通信接口过电压防浪涌静电防护，是每个新老电子工程师需要解决的问题。

东沃电子（DOWOSEMI）不仅是一家专业的电路保护器件供应厂商，而且还是一家高品质保护方案服务商。在电路保护方案设计方面，东沃电子工程师拥有丰富的设计经验和超强的实战能力，一对一免费为客户提供防护方案设计、器件选型、EMC测试、样品申请、小批量试产、量产等服务。

方案设计、保护元器件选型之前，需要系统了解保护需求和测试条件，这点是非常重要的。防护方案设计的目的是什么，想要什么结果；对于“正常”和“异常”的情况，要做出合理的设想；要清楚地明白，任何保护都不可能做到100%。接下来，东沃电子FAE工程师分享一些经典数据通信接口防护静电方案及保护器件选型。

· USB2.0接口保护用ESD二极管：DW05DRF-B-AT-E、DW05-4R-AT-S；

· USB3.0接口保护用ESD二极管：DW05-4R2P-AT-S、DW3.3-4R2P-S；

· TYPE-C接口保护用ESD二极管：DW3.3-4R2P-S；

· 100M网络接口保护用ESD二极管：DW05-4R-AT-S 、DW2.8-4LVUB；

· 1000M网络接口保护用ESD二极管：DW3.3-8R2P-AT-E、DW03DLC-B-S；

· HDMI2.0接口保护用ESD二极管：DW05-4R2P-AT-S、DW05-4R2PZ-S

· SIM卡接口防护用ESD二极管：DW05DRF-B-AT-E

· VGA模拟视频防护用ESD二极管：DW05-4R2P-AT-S

· Audio耳机和麦克风防护用ESD二极管：DW05D5LC-B-AT-E

· I2C接口防护专用ESD二极管：DW05D-B-AT-S

· LVDS接口防护专用ESD二极管：DW05-4R2P-AT-S、DW05-4R3P-AT-S

· SD卡接口防护专用ESD二极管：DW03DMS-B-E、DW03MFC-BP-S

· MMC卡接口防护专用ESD二极管：DW05-4R-AT-S

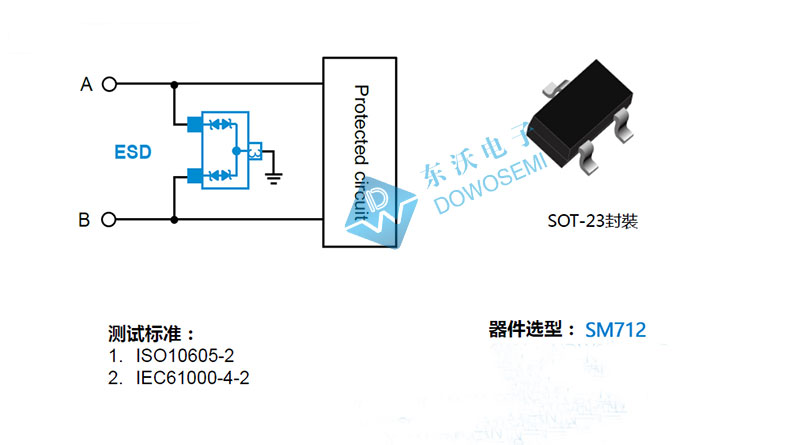

· RS-485接口防护专用ESD二极管：SM712

· RS-232接口防护专用ESD二极管：DW12M2T-B-S

· CAN-BUS总线接口防护专用ESD二极管：DW24M2T-B-AT-S

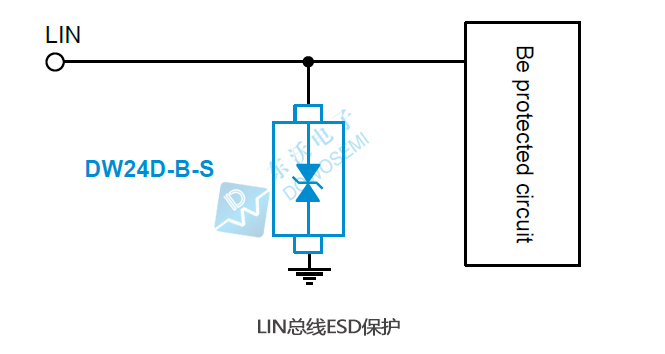

· LIN-BUS总线接口防护专用ESD二极管：DW1524-AT-S 、DW24D-B-AT-S

· RF/GPS天线接口防护专用ESD二极管：DW05DRF-B-AT-E 、DW05DUCF-BF-AT-E

……

具体数据通信接口防护方案设计图和ESD二极管型号产品手册，可直接咨询东沃电子：136 7581 6901（微信同号）朱经理
