26V单双向TVS,如何选型?
发表日期:2021-10-25浏览:815

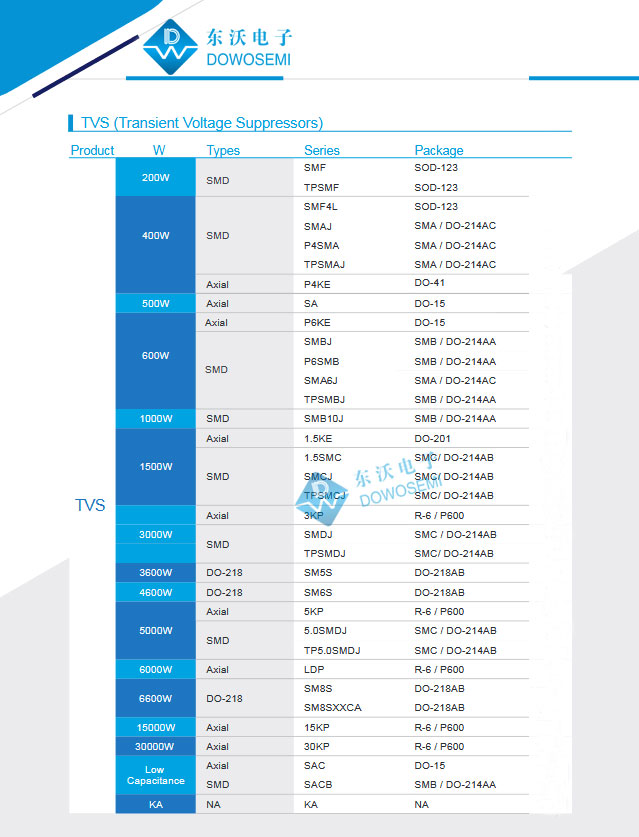

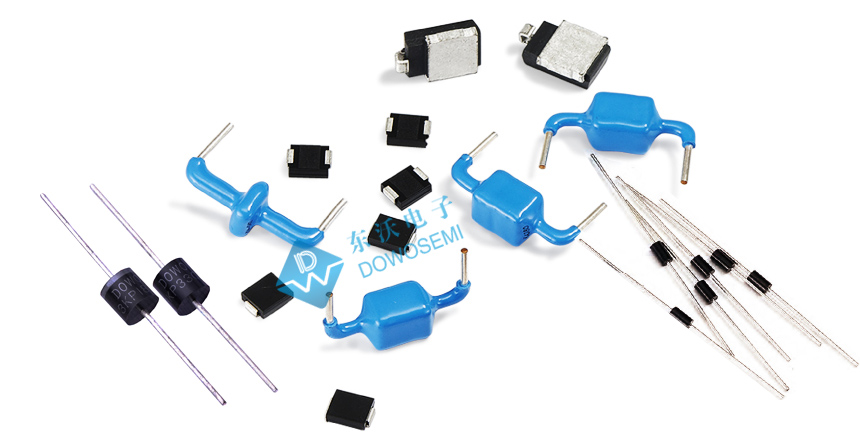

前几日,一位来自南京的客户前来东沃电子询料:26V双向TVS,其中26V指的是TVS二极管的工作电压,双向是TVS的方向,无正负极性。查看东沃电子TVS二极管产品选型手册可知,符合26V双向的TVS二极管有很多型号,单单根据工作电压、方向这两个参数,是无法锁定TVS具体型号的。接下来,以品牌东沃(DOWO)供应的TVS二极管为例,26V单双向TVS具体型号如下:
26V单向TVS二极管
SMF26A、TPSMF26A、SMF4L26A、SMAJ26A、TPSMAJ26A、SMBJ26A、SMA6J26A、TPSMBJ26A、SMB10J26A、SMCJ26A、TPSMCJ26A、3KP26A、SMDJ26A、TPSMDJ26A、SM5S26A、SM6S26A、5KP26A、5.0SMDJ26A、TP5.0SMDJ26A、LDP26A、SM8S26A、15KP26A、SAC26、SACB26……
26V双向TVS二极管
SMF26CA、SMAJ26CA、TPSMAJ26CA、SMBJ26CA、SMA6J26CA、TPSMBJ26CA、SMB10J26CA、SMCJ26CA、TPSMCJ26CA、3KP26CA、SMDJ26CA、TPSMDJ26CA、LDP26CA、SM8S26CA、15KP26CA……
26V单双向TVS如何选型?
都是26V的TVS,SMF26A和SMF26CA之间的区别在于,前者是单向,后者是双向;SMF26A和SMAJ26A之间的区别在于前者是SOD-123封装、功率200W、峰值脉冲功率4.75A,后者是SMA(DO-214AC)封装、功率400W、峰值脉冲功率9.5A。一般而言,封装越大、功率越大,TVS瞬态抑制二极管防护能力就越强。那么,面对同一工作电压,不同型号的TVS二极管,该如何选型呢?关于TVS选型,之前就科普过很多次了,在这里就简单地陈述下:
第一步,确定被保护电路中的最大直流或连续工作电压;第二步,TVS的额定瞬态功率要大于电路中可能出现的最大瞬态浪涌功率;
第三步,TVS的截止电压要大于被保护电路中的最高工作电压;
第四步,TVS的最大钳位电压要小于后级被保护电路中的损坏电压;
第五步,确定好TVS最大箝位电压后,其峰值脉冲电流要大于瞬态浪涌电流;
第六步,在通信数据接口的应用防护中,要多关注TVS的结电容。若信号频率或传输速率较高时,应选取低结电容TVS。
