5V TVS二极管

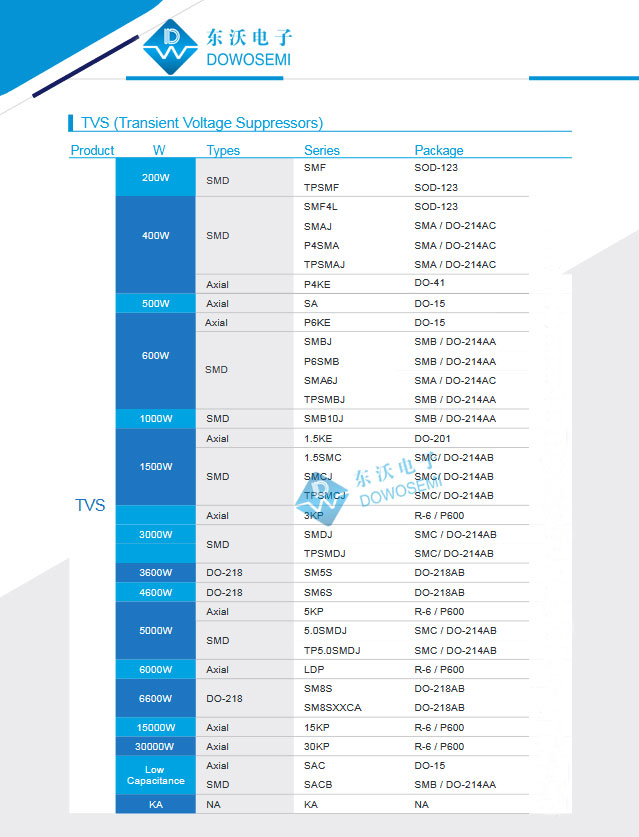

工作电压5V的TVS二极管有哪些？这个经常被提及的问题之一，今天，东沃电子（DOWOSEMI）小编终于抽出点时间为大家科普下。TVS二极管是一种高效能防浪涌过电压保护器件，工作电压从3.3V到600V，甚至更高；功率从200W到30000W，甚至更高；封装形式多样；型号齐全。常有客户向东沃电子咨询5V电压的瞬态抑制TVS二极管，关于5V电压TVS二极管，查看“东沃电子TVS二极管产品选型手册”可知，常用型号有：

1）200W 瞬态TVS二极管：SMF5.0A、SMF5.0CA（SOD-123封装）；
2）400W 瞬态TVS二极管：SMF4L5.0A（SOD-123封装）；SMAJ5.0A、SMAJ5.0CA（SMA/DO-214AC封装）；
3）600W 瞬态TVS二极管：SMBJ5.0A、SMBJ5.0CA（SMB/DO-214AA封装）；SMA6J5.0A（SMA/DO-214AC封装）；
4）1000W 瞬态TVS二极管：SMB10J5.0A、SMB10J5.0CA（SMB/DO-214AA封装）；
5）1500W 瞬态TVS二极管：SMCJ5.0A、SMCJ5.0CA（SMC/DO-214AB封装）；
6）3000W 瞬态TVS二极管：3KP5.0A、3KP5.0CA（R-6/P600封装）；SMDJ5.0A、SMDJ5.0CA（SMC/DO-214AB封装）；
7）5000W 瞬态TVS二极管：5KP5.0A、5KP5.0CA（R-6/P600封装）；

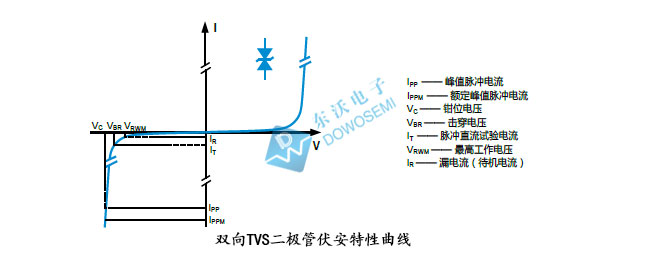

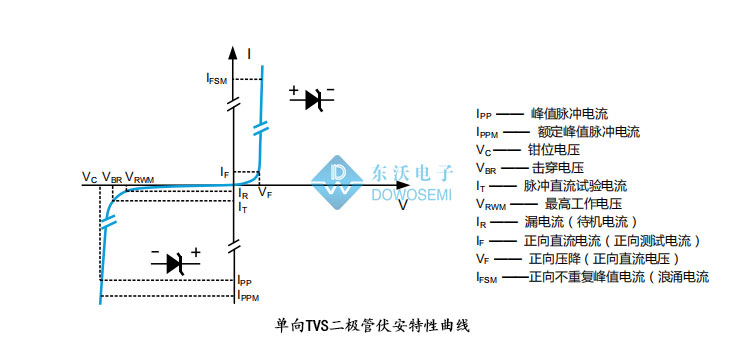

从型号中可以看出，相同封装、功率、电压的TVS二极管有单双向之分。那么，单双向TVS二极管之间有什么区别呢？关于单双向TVS二极管伏安特性曲线，如下图所示：

从图中可以看出，双向TVS伏安特性曲线在第一象限与第三象限极性相反，特性相似；当单向TVS反向偏置时，有两种工作模式：待机（高阻抗）或钳制（相对的低阻抗），详见单向TVS伏安特性曲线第三象限。在应用方面的区别，一般而言，单向TVS应用在直流电路中，双向TVS应用在交流电路中，具体选型应用建议咨询东沃电子技术。

关于5V电压瞬态抑制TVS二极管就分享到这儿了。东沃电子自主研发生产的TVS二极管种类繁多、型号齐全、现货库存、价格优势、散货可出、样品免费，能够满足客户样机和小批量试产需求！详情咨询：137 5773 6996（微信同号）余经理
