RS-485通讯保护瞬态抑制TVS二极管
发表日期:2021-10-21浏览:5542
485通讯,也就是业内所说的RS-485联网通信接口,典型的串行差分通讯方式之一。RS-485通讯接口广泛应用于仪器仪表、工业控制、机电一体化产品、多媒体网络等领域。然而,在实际应用中,RS-485通讯传输线常暴露于户外,雷电浪涌过电压或静电电磁干扰给RS-485带来了威胁和挑战。由于RS-485收发器的工作电压比较低,5V,元器件本身的耐压也比较低,在-7V到12V之间,为此雷电的过电压有时瞬间能够损坏RS-485收发器,毁坏通信系统;静电电磁干扰会严重地影响通信总线的数据传输质量。
那么,问题来了,如何对RS-485端口芯片及传输总线进行有效的防护呢?这个问题,是每个用户需要解决的问题。
RS-485接口标准
工欲善其事必先利其器,了解RS-485通信端口方案之前,先来了解下RS-485的接口标准:传输方式:差分
传输介质:双绞线
标准节点数:32
最远通信距离:1200m
工作电压:5V
共模电压最小、最大值:-7V,12V
差分输入范围:-7V~+12V
接收器输入灵敏度:±200mV
接收器输入阻抗:≥12kΩ

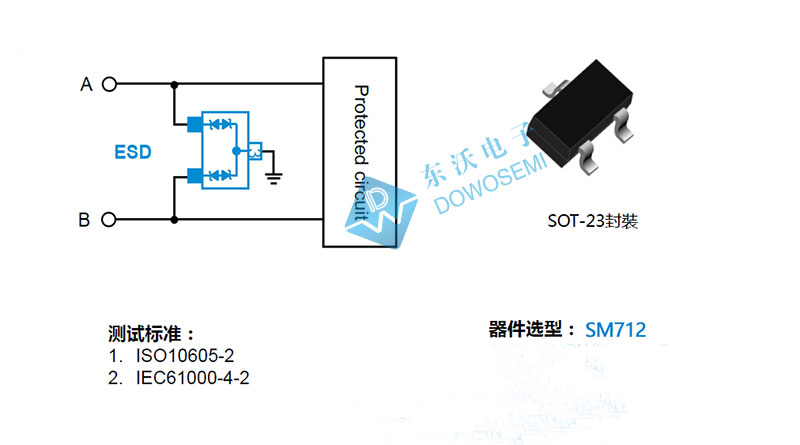

RS-485通信端口保护方案图(保护器件选型:SM712)
TVS/ESD二极管厂家东沃电子,在电路保护方案设计方面,实战经验丰富,从方案设计、器件选型、EMC测试、样品试产到批量量产一站式满足您的需求。RS-485通信端口保护方案,客户咨询最多的防护方案之一,其中最经典的方案之一,如下图:

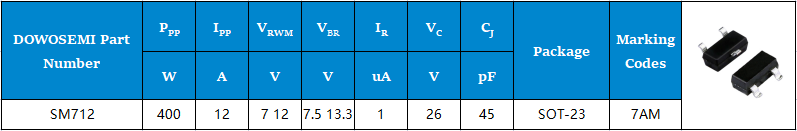

从图中可知,电路保护器件选用了TVS瞬态抑制二极管阵列SM712。SM712,RS-485通信端口专用保护器件之一,也是客户常选用的电路保护器件。关于SM712二极管参数,如下图:

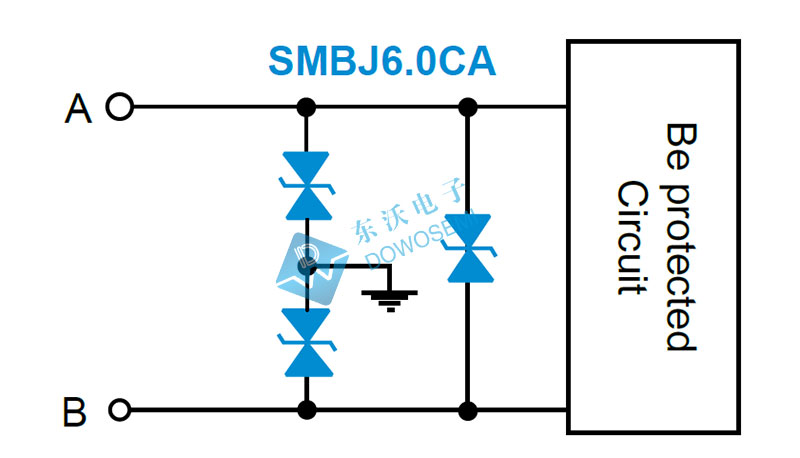

RS-485通信端口保护方案图(保护器件选型:SMBJ6.0CA)
有客户咨询东沃电子:“RS-485接口保护方案,除了使用SM712之外,还可以选用哪些型号的电路保护器件?由于产品电路工作电流比较大,SM712无法满足,有没有更合适的方案?”不同的电路情况,不同的保护需求,所选用的方案和电路保护器件都是有差异的。RS-485通讯保护瞬态抑制TVS二极管方案设计图,如下:

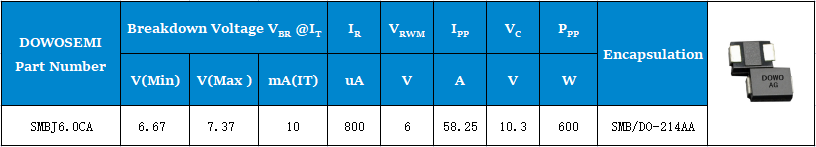

从图中可知,方案中选用了SMBJ6.0CA为RS-485端口保驾护航,关于SMBJ6.0CA瞬态抑制TVS二极管参数,如下:
峰值脉冲功率:600W封装形式:SMB(DO-214AA)
工作电压:6V
击穿电压:6.67V-7.37V
钳位电压:10.3V
峰值脉冲电流:58.25A
漏电流:800uA
丝印标识:AG
方向:双向,无正负极性
