DW05M2T-S为LVDS接口芯片静电（ESD）保护护航

关于LVDS接口静电ESD保护方案，之前就科普过。今天，东沃电子技术为大家分享最新的LVDS接口ESD静电保护方案图，如下：

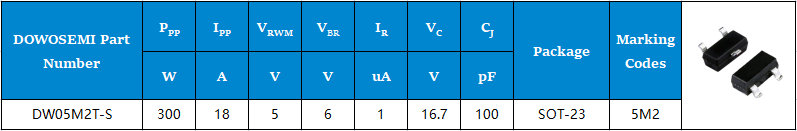

从图中可以看出，LVDS接口静电保护方案从集成ESD器件和分立ESD器件来设计的。集成ESD器件保护方案选用了ESD二极管DW05M2T-S，具体参数详情如下：

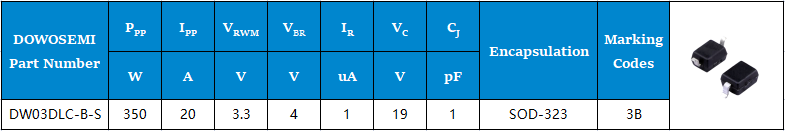

分立ESD器件保护方案选用了2个ESD二极管DW03DLC-B-S，具体参数详情如下：工作电压：3.3V
击穿电压：4V
钳位电压：19V
峰值脉冲电流：20A
峰值脉冲功率：350W
结电容：1pF
漏电流：1uA
封装形式：SOD-323
