33V瞬变抑制TVS二极管,该怎么选型?
发表日期:2021-10-09浏览:718
在瞬变抑制TVS二极管选型中,有一点是:瞬变抑制二极管的工作电压要大于被保护电路的最高工作电压。TVS二极管工作电压低至3.3V,高达600V,甚至更高。细心的新老电子工程师会发现,同电压的TVS管,在封装形式、峰值脉冲功率、峰值脉冲电流等参数方面是不一样的。接下来,重点分享33V瞬变抑制TVS二极管型号。

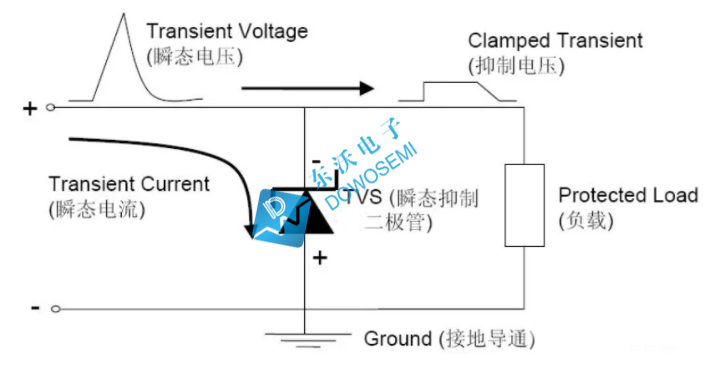

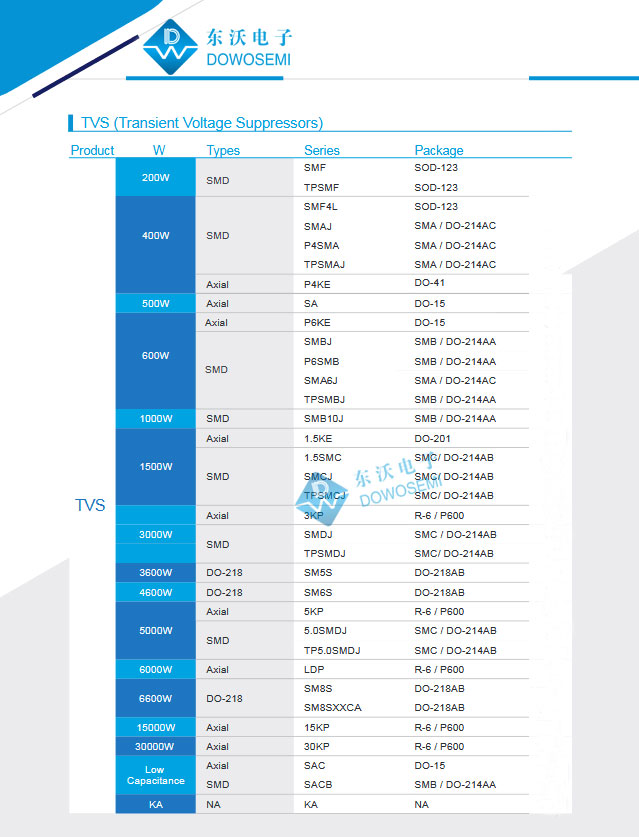

以TVS管品牌厂家东沃电子(DOWOSEMI)供应的33V瞬变抑制二极管为例,查看东沃(DOWO)TVS产品手册可知,具体型号有:
1)单向(Uni):SMF33A(丝印JM)、TPSMF33A(丝印JMA)、SMF4L33A(丝印MM)、SMAJ33A(丝印CM)、TPSMAJ33A(丝印CMA)、SA33A、SMBJ33A(丝印MM)、SMA6J33A(丝印MM)、TPSMBJ33A(丝印MMA)、SMB10J33A(丝印AMM)、SMCJ33A(丝印GFM)、TPSMCJ33A(丝印GFMA)、3KP33A、SMDJ33A(丝印PFM)、TPSMDJ33A(丝印PFMA)、SM5S33A、SM6S33A、5KP33A、5.0SMDJ33A(丝印5PFM)、TP5.0SMDJ33A(丝印5SBP)、LDP33A、SM8S33A、15KP33A、30KP33A;
2)双向(Bi):SMF33CA(丝印MM)、SMAJ33CA(丝印YM)、TPSMAJ33CA(丝印YMA)、SA33CA、SMBJ33CA(丝印CM)、SMA6J33CA(丝印CM)、TPSMBJ33CA(丝印CMA)、SMB10J33CA(丝印ACM)、SMCJ33CA(丝印BFM)、TPSMCJ33CA(丝印BFMA)、3KP33CA、SMDJ33CA(丝印DFM)、TPSMDJ33CA(丝印DFMA)、5KP33CA、5.0SMDJ33CA(丝印5BFM)、TP5.0SMDJ33CA(丝印5DBP)、LDP33CA、SM8S33CA、15KP33CA、30KP33CA;

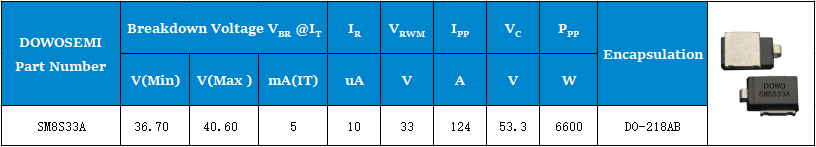

SM8S33A二极管参数
工作电压:33V钳位电压:53.3V
击穿电压:36.7-40.6
峰值脉冲电流:124A
峰值脉冲功率:6600W
封装形式:DO-218AB
漏电流:10uA
5KP33A二极管参数
工作电压:33V钳位电压:53.3V
击穿电压:36.7-40.6
峰值脉冲电流:93.81A
峰值脉冲功率:5000W
封装形式:R-6/P600
漏电流:2uA
通过33V瞬变抑制二极管常用型号贴片SM8S33A和直插5KP33A参数对比,会发现,它们的工作电压、击穿电压、钳位电压都是一样的,不同的是峰值脉冲电流、峰值脉冲功率、封装形式和漏电流。工作电压33V的瞬变抑制TVS二极管型号如此之多,该如何选型为电路安全护航呢?
关于瞬变抑制TVS二极管选型,这是一个经典、永不过时的话题。在实际选型用应用中,瞬变抑制二极管的功率并不是越大越好,具体选型,还需要根据电路保护需求和测试条件来选择。在电路保护设计方案中,很多工程师由于选型不当,导致测试标准不通过,浪费财力物力人力,或过度设计,导致成本压力。瞬变抑制二极管厂家东沃电子专业为客户提供EMC设计服务、摸底测试、保护器件选型、保护器件对比分析,从高效、经济方面完成设计,帮助客户快速完成EMC测试,提高产品的稳定性和可靠性!
