TVS二极管的封装,该怎么看?
发表日期:2021-09-30浏览:2745
关于TVS二极管封装,很多客户反馈,不知道怎么看?在判断一个二极管是什么封装之前,有必要知道封装的种类。以品牌东沃电子(DOWOSEMI)自主研发、生产的TVS瞬态抑制二极管为例,其供应的TVS封装形式有:
1)贴片:SOD-123、DO-214AA(SMB)、DO-214AB(SMC)、DO-214AC(SMA)、DO-218AB;
2)直插:DO-41、DO-15、DO-201、P600(R-6)、NA;

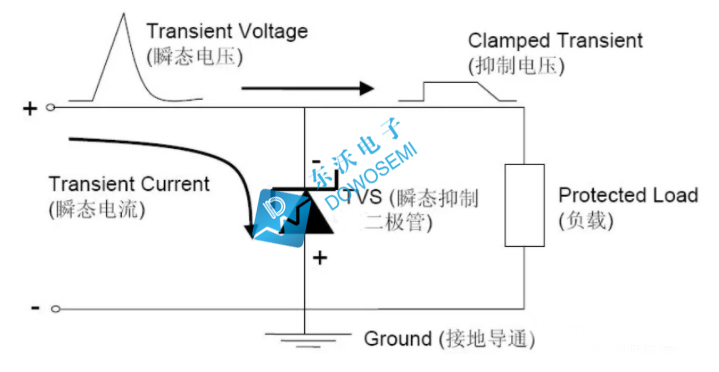

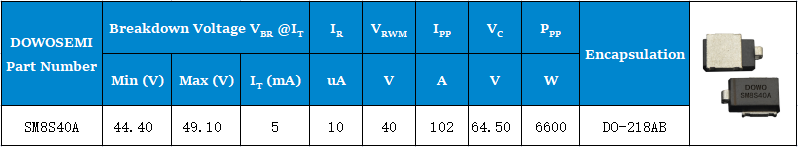

其中SOD-123、DO-214AC、DO-214AA封装是小封装TVS二极管,从实物上来判断,SOD-123封装,常用的TVS管是SMF系列;SMA和SMB是比较难区分的,不太好判断的,为此需要借助TVS产品手册,根据上面的丝印标识去确认;SMA封装比较常用的TVS有SMAJ系列、车规级TPSMAJ系列;SMB封装常用的TVS有SMBJ系列、TPSMBJ系列、SMB10J系列等等SMC封装,相对于SMA、SMB、SOD-123封装而言,比较大点,其常用的TVS有SMCJ系列、TPSMCJ系列、SMDJ系列、TPSMDJ系列、5.0SMDJ系列、TP5.0SMDJ系列等。DO-218AB封装,汽车级TVS瞬态抑制二极管,其常用的TVS有SM5S系列、SM6S系列、SM8S系列、SM8T系列等等。
关于直插TVS封装判断,单从实物来判断,比较难判断的是DO-41和DO-15封装,在这种情况下,就需要借助上面的丝印符号来判断,P4KE系列的是DO-41封装,P6KE系列的是DO-15封装。DO-201封装的TVS有1.5KE系列,R-6(P600)封装的TVS二极管有:3KP系列、5KP系列、8KP系列、15KP系列、20KP系列、30KP系列。
当然,如果您无法判断,可直接咨询东沃电子(DOWOSEMI),瞬态电压抑制TVS二极管选型、型号、参数、应用、报价、交期、样品、量产等,一站式为您服务!137 5773 6996(微信同号)余经理
