20000W高功率TVS二极管,型号有哪些?
发表日期:2021-09-26浏览:703
瞬变电压抑制TVS二极管种类有很多,通常从封装、工作电压、功率等方面来进行分类。在10/1000μ波形下,TVS二极管功率有:200W、400W、500W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W、6600W、8000W、15000W、20000W、30000W,甚至更高。功率越大,器件越大,防浪涌过电压能力也就越强。在实际应用中,关于瞬变抑制TVS二极管功率的选择,之前就科普过这类型的选型知识,在这里就不再详述了,感兴趣的伙伴,可以多多关注东沃电子。接下来,重点要分享的是:20000W高功率瞬变TVS二极管20KP系列。

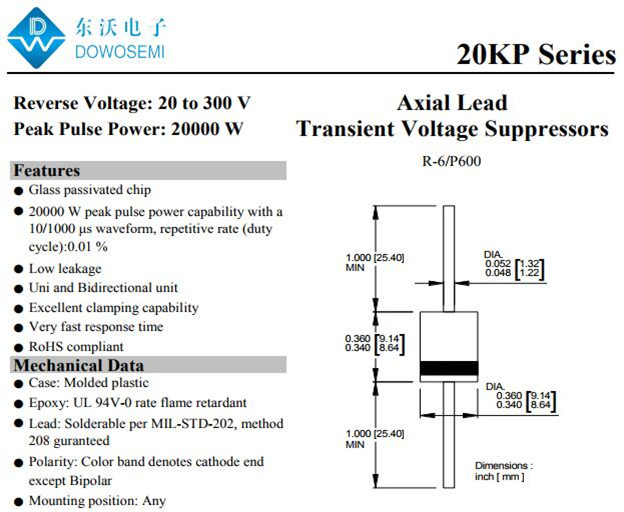

在实际应用,20000W功率瞬变抑制二极管时常被应用在电路过电压保护中。常有客户向东沃电子询20KP36A、20KP240CA、20KP300A二极管参数、20000W高功率TVS二极管选型、20KP48CA焊接时需要注意方向等方面信息。可见,客户对20KP系列高功率TVS二极管需求非常大的。20KP系列TVS二极管,20000W功率、R-6/P600封装、工作电压20V-300V,型号有哪些呢?查看品牌东沃电子(DOWOSEMI)生产的20KP系列瞬变二极管产品规格书可知,从单双向来分,具体型号有:
单向(Uni)TVS管:20KP20A、20KP24A、20KP26A、20KP28A、20KP30A、20KP32A、20KP34A、20KP36A、20KP40A、20KP44A、20KP48A、20KP52A、20KP56A、20KP60A、20KP64A、20KP68A、20KP72A、20KP80A、20KP88A、20KP96A、20KP104A、20KP112A、20KP120A、20KP132A、20KP144A、20KP160A、20KP172A、20KP180A、20KP192A、20KP204A、20KP216A、20KP232A、20KP240A、20KP256A、20KP280A、20KP300A;
双向(Bi)TVS管:20KP20CA、20KP24CA、20KP26CA、20KP28CA、20KP30CA、20KP32CA、20KP34CA、20KP36CA、20KP40CA、20KP44CA、20KP48CA、20KP52CA、20KP56CA、20KP60CA、20KP64CA、20KP68CA、20KP72CA、20KP80CA、20KP88CA、20KP96CA、20KP104CA、20KP112CA、20KP120CA、20KP132CA、20KP144CA、20KP160CA、20KP172CA、20KP180CA、20KP192CA、20KP204CA、20KP216CA、20KP232CA、20KP240CA、20KP256CA、20KP280CA、20KP300CA;

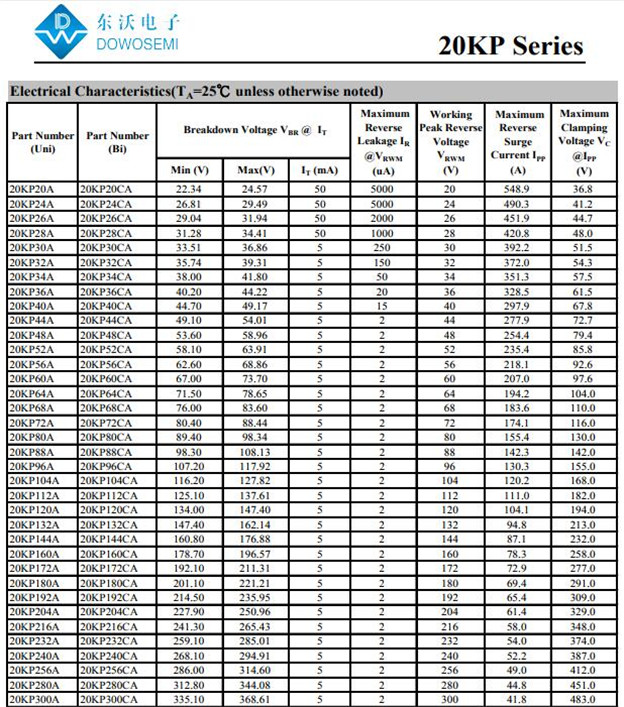

具体型号参数详情,详见对应型号产品手册。在瞬变抑制二极管选型过程中,主要涉及到的参数有:工作电压、钳位电压、击穿电压、漏电流、峰值脉冲电流、峰值脉冲功率、封装形式。以20KP36A为例,其参数详情如下:
工作电压:36V钳位电压:61.5V
最小击穿电压:40.2V
最大击穿电压:44.22V
峰值脉冲电流:328.5A
峰值脉冲功率:20000W
漏电流:20uA
封装形式:R-6/P600封装
