8000W瞬态TVS二极管
发表日期:2021-09-24浏览:629
8000W瞬态抑制TVS二极管,型号有哪些呢?不同的TVS厂商,所供应的TVS二极管型号是有差异的。以品牌东沃电子(DOWOSEMI)供应的8000W瞬态抑制二极管8KP Series为例,具体型号有:
1)单向Uni:8KP24A、8KP33A、8KP36A、8KP40A、8KP43A;2)双向Bi:8KP24CA、8KP33CA、8KP36CA、8KP40CA、8KP43CA;

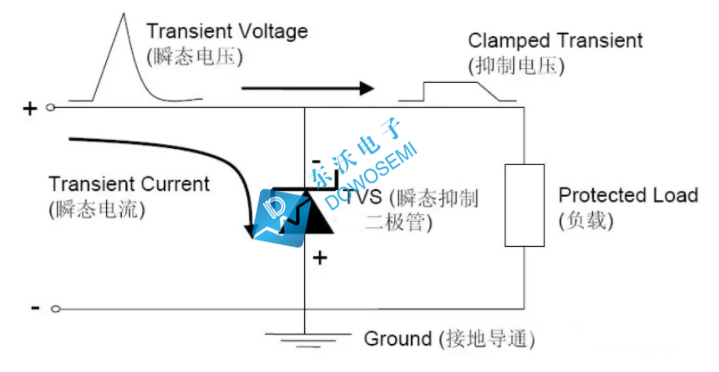

8KP系列TVS,功率8000W,属于大功率TVS。不可否认,功率越大,防浪涌过电压保护能力越强,电路保护方案设计中,TVS管功率并不是越大越好,还需要结合保护需求、测试条件和成本预算来选择。关于TVS二极管选型方法和技巧,可直接咨询东沃电子技术或产品经理,一对一免费指导您选型。

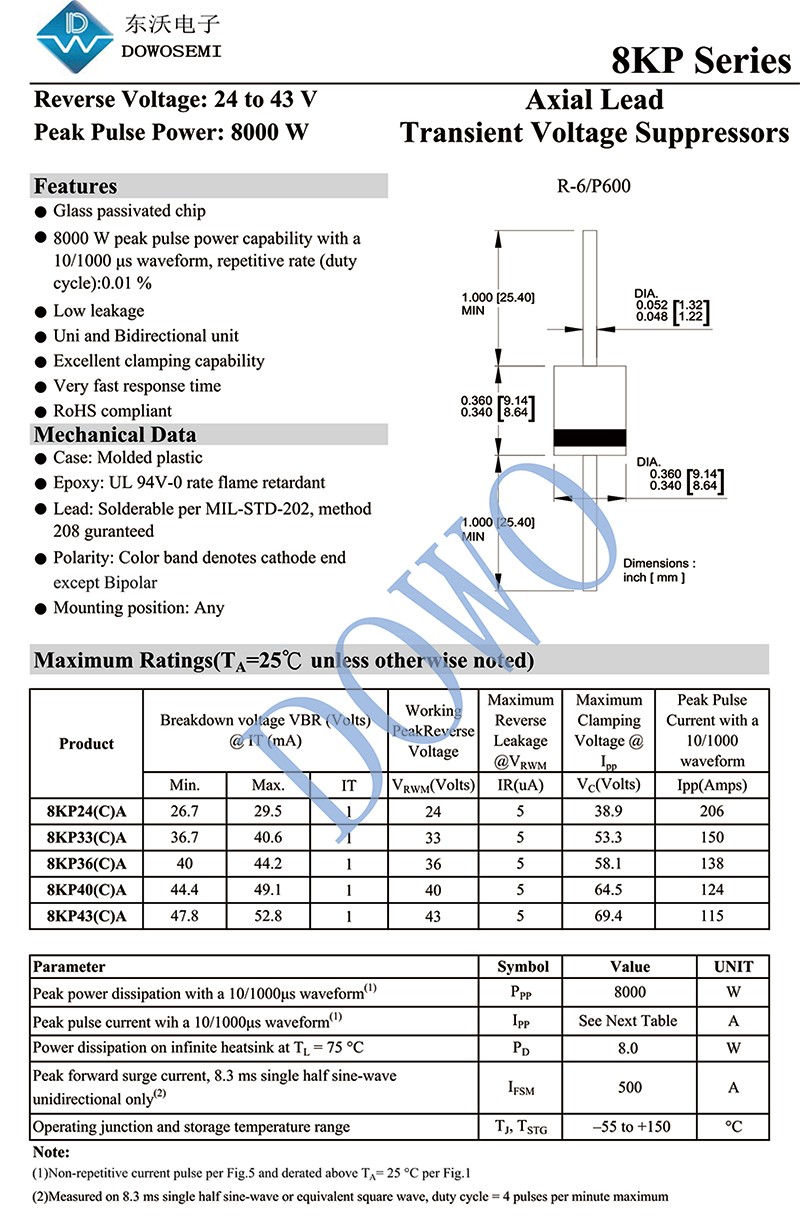

8KP系列TVS,封装R-6/P600,同类型封装瞬态抑制二极管还有3KP系列、5KP系列、15KP系列、20KP系列、30KP系列,对应功率分别是:3000W、5000W、15000W、20000W、30000W,型号齐全,具体参数详情,详见对应产品手册,感兴趣的新老电子工程师可直接向东沃电子索取。
8KP系列TVS,有单(Uni)双(Bi)向之分,关于单双向TVS二极管如何区分,有很多方法。第一种方法,根据实物表面来看,有一圈阴极线的为单向TVS二极管,为负极,另一端为正极,在实际应用中,焊接时需要区分极性;双向TVS是没有方向之分,焊接时不需要区分正负极性。第二种方法,根据型号来看,8KP24A、8KP33A、8KP36A、8KP40A、8KP43A型号尾缀后面是A,可知是单向;8KP24CA、8KP33CA、8KP36CA、8KP40CA、8KP43CA型号尾缀后面是CA,可知是双向。第三种方法,直接查看产品规格书,字母Uni表示的是单向,Bi表示的是双向。

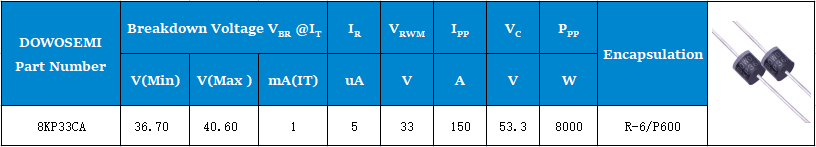

8KP33CA双向TVS二极管参数
工作电压:33V击穿电压:36.7V-40.6V
钳位电压:53.3V
峰值脉冲功率:8000W
峰值脉冲电流:150A
漏电流:5uA
封装形式:R-6/P600
丝印标识:8KP33CA
当然,这些都是一些基本知识。客户往往更多关注的是TVS二极管参数、选型、质量、交期、现货、价格、样品等方面的知识。比如8KP33CA瞬态抑制二极管参数、是否能通过车规测试、是否有现货、量产交期、价格、能否申请样品测试,都可直接咨询东沃电子:137 5773 6996(微信同号)余经理
