LCD模块液晶屏ESD静电保护方案图
发表日期:2021-09-22浏览:1336
LCD模块即LCD显示模组,是指将玻璃和LCD驱动器集成到一起的LCD显示产品,为用户提供了一个标准的LCD显示驱动接口,用户可以按照接口(有4位、8位、VGA等不同类型)要求进行操作来控制LCD正确显示。众所知周,电子产品对于静电防护要求都比较高。LCD液晶显示屏对于静电尤其地敏感,容易导致LCD显示屏失效。为此,专业有实力的LCD液晶显示屏厂家不管是在生产制造工艺还是静电防护方案方面,都做得很优秀。那么,如何为LCD模块保驾护航呢?
接下来,国产ESD静电保护二极管厂商东沃电子DOWOSEMI为大家分享:LCD模块液晶屏ESD静电保护设计方案图,具体如下:

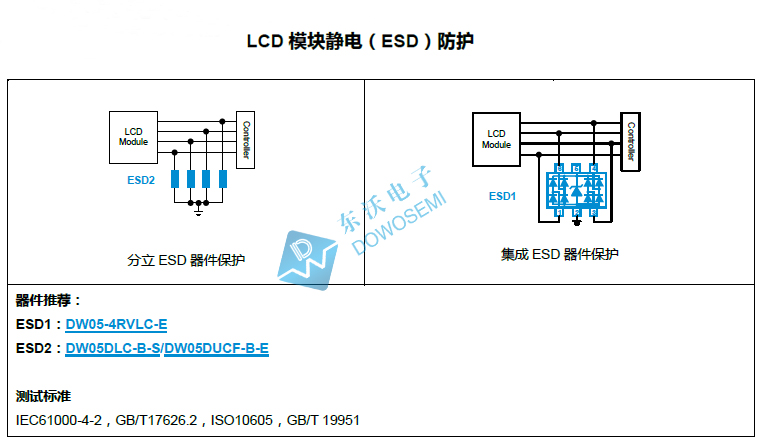

从图中可以看出,方案从分立ESD静电保护器件和集成ESD静电保护器件两方面来设计保护方案,方案可通过IEC61000-4-2、GB/T17626.2、ISO10605、GB/T 19951测试标准。ESD二极管保护器件具体选型,如下:
ESD1:DW05-4RVLC-E工作电压:5V
击穿电压:6V
钳位电压:12V
峰值脉冲电流:4A
峰值脉冲功率:60W
结电容:0.5pF
漏电流:5uA
封装形式:SOT-23-6L
ESD2:DW05DLC-B-S
工作电压:5V击穿电压:6V
钳位电压:18.3V
峰值脉冲电流:17A
峰值脉冲功率:350W
结电容:1.35pF
漏电流:1uA
封装形式:SOD-323
DW05DUCF-B-E
工作电压:5V击穿电压:6V
钳位电压:20V
峰值脉冲电流:3A
峰值脉冲功率:60W
结电容:0.5pF
漏电流:0.15uA
封装形式:DFN1006-2L
查看DW05-4RVLC-E/DW05DLC-B-S/DW05DUCF-B-E规格书会发现,它们的工作电压都是5V,最小击穿电压都是6V,不同的是钳位电压、电流、功率和封装形式,具体参数详情,详见对应型号ESD二极管产品手册,详情咨询东沃产品经理:137 5773 6996(微信同号)余经理
