单向30KP45A 双向30KP45CA 瞬态TVS二极管
发表日期:2021-09-22浏览:608
提及“大功率TVS二极管”,瞬态抑制TVS二极管30KP系列,功率30000W、玻璃钝化芯片、工作电压28V到320V、反向漏电流低至2uA、钳位电压50V到530V、卓越的钳位能力、快速响应时间、符合AEC-Q101测试标准、型号齐全,广泛应用于汽车电子、防雷模块、开关电源、工业控制器、电信、逆变器、可再生能源太阳能/风能等领域。电路情况不同、保护需求不同、测试条件不同,所选用的防浪涌过电压保护器件也是不同的。那么,关于TVS二极管30KP45A和30KP45CA,您知道多少?

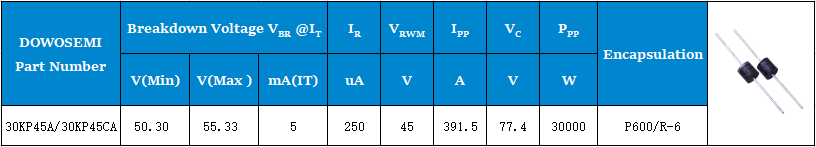

TVS瞬态抑制二极管选型,不仅需要丰富的理论知识,而且还需要强大的实践经验来支撑。TVS二极管选型过程中,需要涉及到TVS的工作电压、击穿电压、钳位电压、峰值脉冲电流、峰值脉冲功率、漏电流等参数,而这些参数的选择,是要根据被保护电路的工作电压和电流情况来选择的。关于30KP45A和30KP45CA大功率TVS二极管参数,如下:
工作电压:45V最小击穿电压:50.3V
最大击穿电压:55.33V
钳位电压:77.4V
漏电流:250uA
峰值脉冲功率:30000W
峰值脉冲电流:391.5A
封装形式:R-6/P600
30KP45A和30KP45CA在电压、电流、功率、封装形式等参数是一样的,唯一的区别就是,前者是单向(Uni)TVS,有正负极性之分,阴极线的一端为负极,在焊接时要区分;后者是双向(Bi)TVS二极管,无正负极性之分,在焊接时不用区分极性。具体用单向TVS还是双向TVS,一般而言,直流电路中用单向TVS二极管,交流电路中用双向TVS二极管,详情可咨询东沃电子FAE工程师,一对一免费为您提供方案设计、EMC测试、选型支持。
东沃电子DOWOSEMI作为国产瞬态TVS二极管厂商品牌,产品种类繁多、型号齐全、供货有保障、价格有优势,供货周期迅速,快速支持样品和量产服务,竭诚欢迎广大新老客户前来询料,优质专业服务,常伴左右!详情咨询东沃电子产品经理PM:137 5773 6996(微信同号) 余经理
