SCART接口静电（ESD）保护设计方案

昨日，来自深圳的客户向东沃电子DOWOSEMI询问：“SCART接口上用什么型号的ESD二极管？该怎么选型？”SCART接口是通讯接口中的一种，东沃电子FAE工程师之前向大家科普过RS485通讯接口、CAN Bus总线、LIN总线、USB3.0接口、HDMI接口、RJ45接口、千兆以太网POE接口等静电（ESD）保护设计方案。那么，关于SCART接口静电ESD方案，该如何设计保护方案呢？该选用什么型号的ESD二极管为SCART接口安全保驾护航呢？

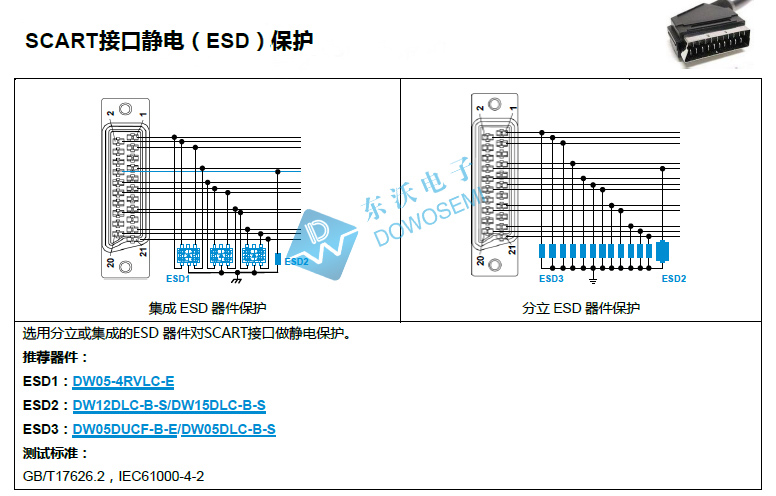

SyndicatdesConstructeursd'AppareilsRadiorécepteursetTéléviseurs，缩写SCART，其接口是一种具有输出和输入功能且支持三种视频信号格式（CVBS、YC、RGB）的专用音视频接口。在国内，SCART接口主要应用于测试方面，比如机顶盒测试、DVD测试等会用到SCART接口的图文功能。音视频数据传输过程中，极其容易受到静电的干扰。为此，在SCART接口中，电子工程师常会选用ESD静电保护二极管为其安全护航。东沃电子设计的SCART接口静电（ESD）保护方案图及ESD二极管选型，如下图：

从图中可以看出，选用了分立或集成的ESD静电保护器件对SCART接口进行静电保护，满足GB/T17626.2和IEC61000-4-2测试标准。东沃电子FAE工程师推荐使用的ESD静电保护器件如下：

ESD1：DW05-4RVLC-E

封装形式：SOT-23-6L
峰值脉冲功率：60W
峰值脉冲电流：4A
工作电压：5V
最小击穿电压：6V
钳位电压：12V
结电容：0.5pF
丝印符号：V5L

ESD2：DW12DLC-B-S

封装形式：SOD-323
峰值脉冲功率：350W
峰值脉冲电流：11A
工作电压：12V
最小击穿电压：13.3V
钳位电压：28.6V
结电容：1pF
丝印符号：AB

DW15DLC-B-S

封装形式：SOD-323
峰值脉冲功率：400W
峰值脉冲电流：10A
工作电压：15V
最小击穿电压：16.7V
钳位电压40V
结电容1pF
丝印符号：BB

ESD3：DW05DUCF-B-E

封装形式：DFN1006-2L
峰值脉冲功率：60W
峰值脉冲电流：3A
工作电压：5V
最小击穿电压：6V
钳位电压：20V
结电容：0.5pF
丝印符号：5T

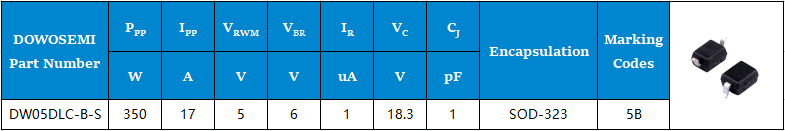

DW05DLC-B-S

封装形式：SOD-323
峰值脉冲功率：350W
峰值脉冲电流：17A
工作电压：5V
最小击穿电压：6V
钳位电压：18.3V
结电容：1pF
丝印符号：5B
