瞬态TVS二极管分类
发表日期:2021-09-16浏览:660

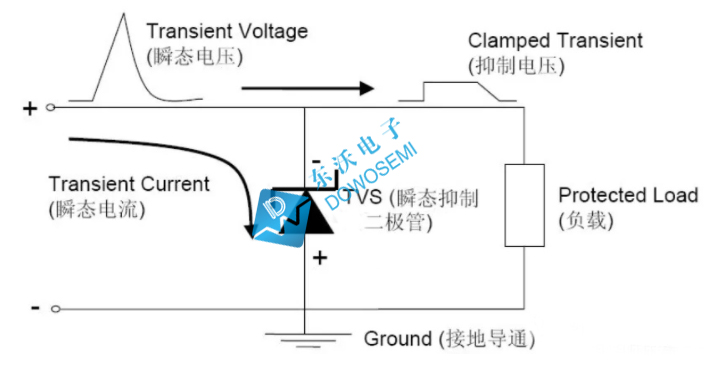

瞬态抑制TVS二极管选型过程中,需要关注的参数有:工作电压、钳位电压、击穿电压、峰值脉冲功率、峰值脉冲电流、封装形式、漏电流等等。从这些参数中,就可以对TVS二极管分类,比较常用的还是从工作电压、封装形式、功率三方面进行分类。TVS瞬态二极管工作电压从3.3V-600V,其中200V以上工作电压TVS二极管归类为高压TVS;TVS瞬态二极管封装形式多样,根据表面形式,有直插和贴片之分;TVS瞬态二极管功率200W-30000W,甚至更高。接下来,瞬态二极管厂家东沃电子从功率为您分类,一起来看看TVS瞬态二极管到底哪些种类。以品牌东沃(DOWO)供应的TVS为例,进行分类阐述:
1)200W瞬态TVS二极管:SMF系列(SOD-123封装/工作电压3.3V-350V)、TPSMF系列(SOD-123封装/工作电压13V-58V);
2)400W瞬态TVS二极管:SMF4L系列(SOD-123封装/工作电压5V-85V)、SMAJ系列(DO-214AC封装/工作电压5V-440V)、P4SMA系列(DO-214AC封装/工作电压6.8V-600V)、TPSMAJ系列(DO-214AC封装/工作电压10V-85V)、P4KE系列(DO-41封装/工作电压6.8V-600V);
3)500W瞬态TVS二极管:SA系列(DO-15封装/工作电压5V-190V)、SAC系列(DO-15封装/工作电压5V-50V/低结电容50pF)、SACB系列(DO-214AA封装/工作电压5V-50V/低结电容45pF)、SACA系列(DO-214AC封装/工作电压5V-50V/低结电容50pF)、LCE系列(DO-201封装/工作电压6.5V-28V/低结电容100pF);
4)600W瞬态TVS二极管:P6KE系列(DO-15封装/工作电压6.8V-600V)、SMBJ系列(DO-214AA封装/工作电压5.0V-440V)、P6SMB系列(DO-214AA封装/工作电压6.8V-600V)、SMA6J系列(DO-214AC封装/工作电压5.0V-58V)、TPSMBJ系列(DO-214AA封装/工作电压11V-170V);
5)1000W瞬态TVS二极管:SMB10J系列(DO-214AA封装/工作电压5V-85V);
6)1500W瞬态TVS二极管:1.5KE系列(DO-201封装/工作电压6.8V-600V)、1.5SMC系列(DO-214AB封装/工作电压6.8V-600V)、SMCJ系列(DO-214AB封装/工作电压5.0V-440V)、TPSMCJ系列(DO-214AB封装/工作电压10V-78V);
7)3000W瞬态TVS二极管:3KP系列(P600封装/工作电压5V-440V)、SMDJ系列(DO-214AB封装/工作电压5.0V-440V)、TPSMDJ系列(DO-214AB封装/工作电压10V-43V);
8)3600W瞬态TVS二极管:SM5S系列(DO-218AB封装/工作电压10V-43V);
9)4600W瞬态TVS二极管:SM6S系列(DO-218AB封装/工作电压10V-43V);
10)5000W瞬态TVS二极管:5KP系列(P600封装/工作电压5V-440V)、5.0SMDJ系列(DO-214AB封装/工作电压11V-440V)、TP5.0SMDJ系列(DO-214AB封装/工作电压10V-58V);
11)6000W瞬态TVS二极管:LDP系列(P600封装/工作电压12.4V-72V);
12)6600W瞬态TVS二极管:SM8S系列(DO-218AB封装/工作电压10V-48V)、SM8T系列(DO-218AB封装/工作电压16V-43V);
13)15000W瞬态TVS二极管:15KP系列(P600封装/工作电压17V-280V);
14)30000W瞬态TVS二极管:30KP系列(P600封装/工作电压28V-320V);
不可否认,瞬态二极管选型是一门很大的学问,在实际应用中,需要注意的事项有很多。为此,瞬态TVS二极管选型,建议在专业的技术指导下完成。更多有关瞬态TVS二极管选型、应用、参数、样品、现货、价格等方面信息,可直接咨询东沃电子产品经理:137 5773 6996(微信同号)余经理
