RF天线接口静电浪涌保护方案

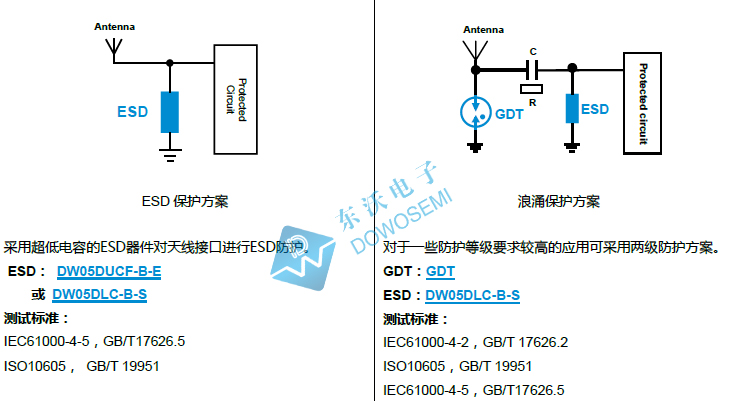

RF接口，无线电射频接口，是目前家庭有线电视采用的接口模式。RF天线接口的成像原理是将视频信号和音频信号相混合编码后输出，在显示设备内部进行一系列分离/解码的过程输出成像。新老电子工程师都是知道，RF天线接口需要进行静电浪涌防护。那么，如何为RF天线接口安全保驾护航呢？接下来，电路保护器件厂商及保护方案服务提供商东沃电子分享：RF天线接口静电浪涌保护方案，如下图：

从方案中可以看出，左边的ESD方案选用了超低电容的ESD静电保护二极管DW05DUCF-B-E或DW05DLC-B-S对RF天线接口进行了ESD静电防护，低结电容，保证信号的传输，接触放电30KV，空气放电30KV，满足IEC61000-4-5、GB/T17626.5、ISO10605、GB/T 19951测试标准。方案右边是RF天线接口浪涌保护方案，适合对防护等级要求较高的应用，采用两级防护方案，在前端放置陶瓷气体放电管，后级采用ESD二极管DW05DLC-B-S，能够满足IEC61000-4-2、GB/T 17626.2、ISO10605、GB/T 19951、IEC61000-4-5、GB/T17626.5。

ESD保护管DW05DUCF-B-E参数

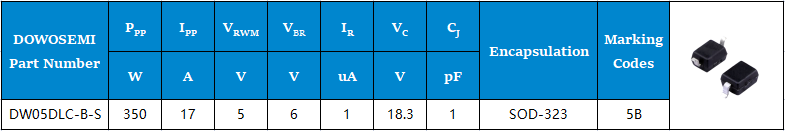

ESD保护管DW05DLC-B-S参数

有关ESD二极管DW05DUCF-B-E、DW05DLC-B-S具体参数，详见对应的产品手册，可向东沃电子免费索取！想了解更多有关通信接口保护方案、样品申请、电路保护器件产品咨询，可直接联系：136 7581 6901（微信同号）朱经理
