自恢复保险丝PPTC选型及注意事项

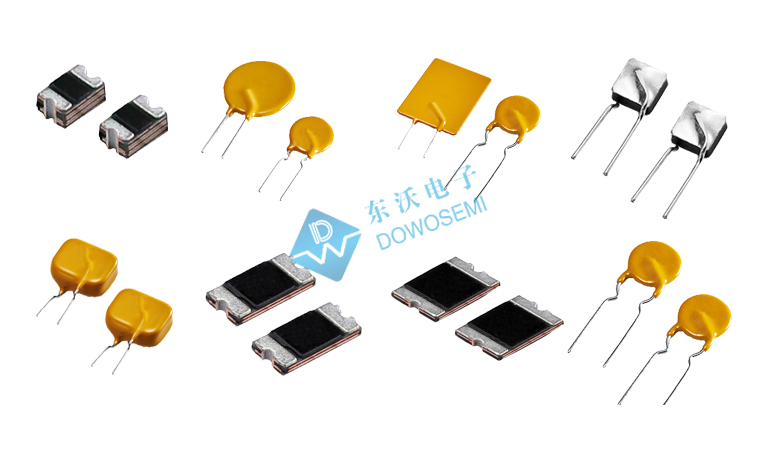

自恢复保险丝有贴片和直插之分，维持电流在30mA~14A，最大耐压值为5V~600V，以东沃电子供应的自恢复保险丝PPTC为例，封装多样，型号齐全：

1）贴片自恢复保险丝：DW-TSM(L)系列（0603封装）、DW-SM(L)系列（2920/3425封装）、DW-NSM(L)系列（1206封装）、DW-MSML系列（1812封装）、DW-USM(L)系列（1210封装）、DW-ISM(L)系列（0805封装）等等；

2）直插自恢复保险丝：DWPH系列、DWP75系列、DWP60系列、DWP33系列、DWP30系列、DWP16系列、DWP06系列、DWM系列、DWBV系列、DWBR系列、DWBN系列、DWLV系列、DWB系列等等；

那么，在实际应用中，面对如此多型号的自恢复保险丝，该如何选型呢？选型要注意哪些事项呢？关于自恢复保险丝PPTC选型，之前就科普过，在这里就不多详述了。接下来，重点要科普的是自恢复保险丝PPTC选型注意事项。

1）维持电流：在选型时自恢复保险丝的维持电流应大于线路的正常工作电流，否则会影响线路正常工作。维持电流选得太低，PPTC会误动作，阻值会变大影响 PPTC的使用寿命及线路的正常工作。维持电流也不能选得太大，否则当异常过电流发生时，PPTC 动作电流较大，反应时间较慢，在要求的保护电流下没有动作或动作较慢时，容易达不到预期的保护效果。

2）最大工作电压：自恢复保险丝PPTC最大工作电压应大于或等于被保护线路的工作电压，否则容易导致PPTC失效。当PPTC处于保护状态，即高电阻状态时，被保护电路的系统电压会加在PPTC的两端，PPTC应有足够的承受能力，否则故障电流排除后，PPTC将难以恢复到初始的低阻状态，对PPTC的使用寿命有影响。

3）环境温度：自恢复保险丝PPTC，对环境温度比较敏感，在较高的环境温度下，自恢复保险丝的维持电流要降额选用，具体的话，可参考对应型号的产品规格书。

自恢复保险丝PPTC最大的特点就是在额定使用范围之内，每次故障排出后，自恢复保险丝PPTC不需要重新更换，可多次反复应用在电路中，有效节约维修时间，降低成本。自恢复保险丝PPTC广泛应用于通信、工业、安防、消费电子、汽车电子等产品的电源线、通信线及I/O等过电流保护中。具体保护方案设计、自恢复保险丝选型、型号参数、现货样品、交期报价，可直接咨询厂家东沃电子DOWOSEMI：136 7581 6901（微信同号）朱工
