瞬态抑制二极管TVS电压选择范围
发表日期:2021-09-08浏览:1041
在瞬态电压抑制二极管选型过程中,针对电压这个参数,有工作电压、击穿电压、正向电压、钳位电压,很多新手电子工程师一时半会傻傻分不清楚它们之间的区别。其实,只要弄明白瞬态抑制二极管的工作原理,对于TVS二极管各项电压的理解也就水到渠成了。
瞬态抑制二极管工作原理

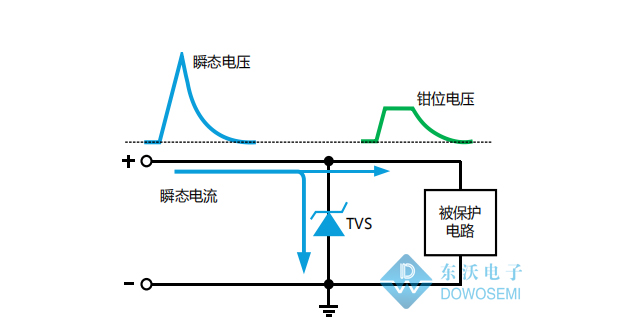

在正常电路中,TVS处于高阻状态,不影响电路的正常工作;当电路一旦出现异常浪涌电压时,并达到了TVS的击穿电压,TVS迅速由高阻状态转换为低阻状态,泄放异常过电压导致的瞬时过电流到地,同时把异常电压钳位在较低的水平,从而保护后级电路免受异常浪涌过电压的损坏。
从瞬态抑制二极管工作原理描述可知,其涉及工作电压、击穿电压、钳位电压,关于其含义,如下:
1)工作电压:也称为截止电压,TVS的最高工作电压,在这个工作电压下,TVS是不工作的,处于高阻状态。在选型过程中,TVS的工作电压要大于被保护电路的最高工作电压。
2)击穿电压:TVS的最小雪崩电压;
3)钳位电压:施加规定波形的峰值脉冲电流IPP时,TVS二极管两端测得的峰值电压。TVS的钳位电压要小于后级被保护电路中是损坏电压。
瞬态抑制二极管工作电压
“24V 单向 小功率贴片TVS二极管”、“400V高压TVS二极管 SMC封装”、“36V DO-218AB封装 单向”……可知,这些电压通常指的是TVS的工作电压。为此,根据东沃电子TVS二极管产品手册可知,瞬态抑制二极管工作电压范围从3.3V到600V,甚至更高。如SM8S36A,汽车级TVS二极管,根据规格书查询可知:
工作电压:36V击穿电压:40V-44.2V
钳位电压:58.1V
峰值脉冲功率:6600W
峰值脉冲电流:114A
封装形式:DO-218AB

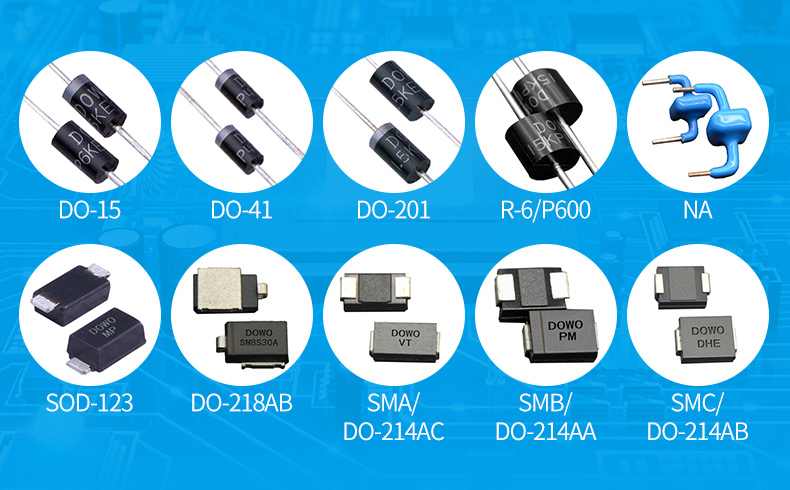

SM8S36A属于SM8S系列,同系列型号还有:SM8S10A、SM8S11A、SM8S12A、SM8S13A、SM8S14A、SM8S15A、SM8S16A、SM8S17A、SM8S18A、SM8S20A、SM8S22A、SM8S24A、SM8S26A、SM8S28A、SM8S30A、SM8S33A、SM8S40A、SM8S43A,具体参数,详见产品规格书。瞬态抑制二极管封装多样,型号齐全,有关具体参数、选型、应用,可直接咨询东沃产品经理:136 7581 6901 朱
