ESD二极管DW05R-E 超低电容0.4pF 封装SOT-143

ESD二极管主要应用于各类通信接口的静电保护，其工作电压一般都是根据IC的工作电压来设计的，目前市面上常用到的电压有：2.8V、3V、3.3V、5V、7V、8V、12V、15V、18V、22V、24V、36V等等。其中5V静电保护器件，常有客户前来东沃电子DOWOSEMI选型，咨询5V的ESD二极管型号。根据东沃电子ESD二极管产品选型手册查询可知，5V工作电压的ESD保护管型号很多，根据封装分类有：SOT-143、SOD-523、SOD-723、SOD-923、SOT-23、SOT-23-6L、SOT-353、SOT-363、SOT-523、SOT-553、SOT-563、DFN-2L、DFN-6L、DFN-10L、DFN-16L、DFN-18L、DFN0603-2L、DFN0603-D、DFN1006-2L、DFN1610-6L、MSOP 10L、QFN-16L、SO-8。

其中SOT-143封装的ESD二极管，市场上应用的比较少，为此，物料相对于常用ESD二极管封装如SOD-523、SOT-23、DFN1006-2L等来说，比较“珍贵的”！目前厂家东沃电子供应的 SOT-143封装ESD二极管有：DW05R-E、DW05RXLC-S、DW12R-S、DW70R-S。其中，DW05R-E和DW05RXLC-S，工作电压5V，接下来，重点要分享的是DW05R-E超低电容TVS二极管DW05R-E。

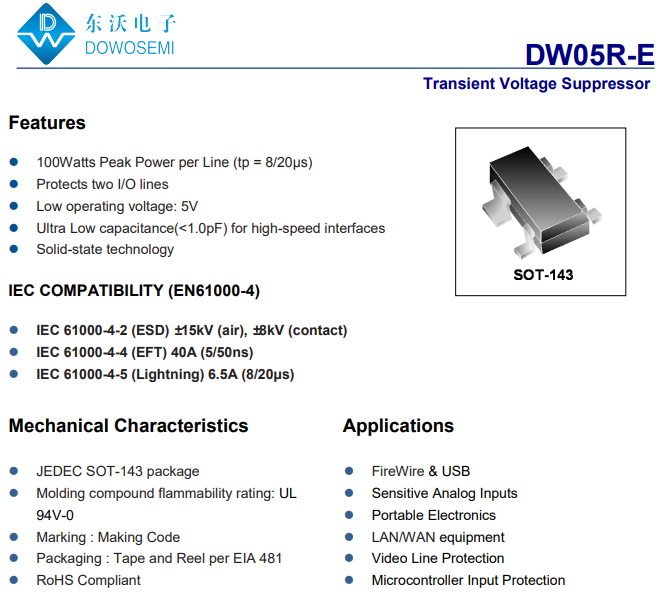

DW05R-E超低电容ESD特性

· Protects two I/O lines
· Low operating voltage: 5V
· Ultra Low capacitance(<1.0pF) for high-speed interfaces
· Solid-state technology
· IEC 61000-4-2 (ESD) ±15kV (air), ±8kV (contact)
· IEC 61000-4-4 (EFT) 40A (5/50ns)
· IEC 61000-4-5 (Lightning) 6.5A (8/20μs)
· Molding compound flammability rating: UL 94V-0
· Packaging : Tape and Reel per EIA 481
· RoHS Compliant

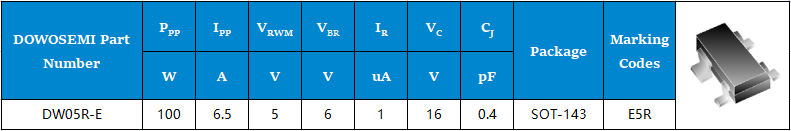

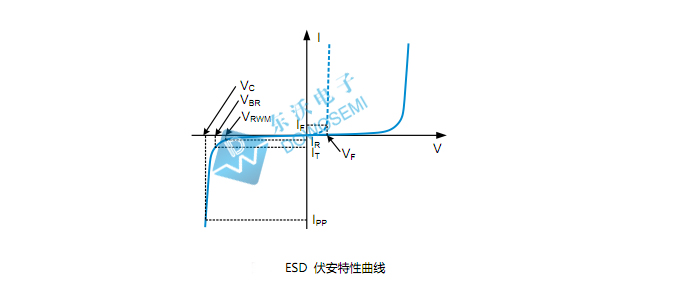

DW05R-E超低电容ESD参数

峰值脉冲电流：6.5A
峰值脉冲功率：100W (tp = 8/20μs)
工作电压：5.0V
击穿电压：6.0V
钳位电压：16V
结电容：0.4pF
封装形式：SOT-143

DW05R-E超低电容ESD应用

· FireWire & USB
· Sensitive Analog Inputs
· Portable Electronics
· LAN/WAN equipment
· Video Line Protection
· Microcontroller Input Protection
